| Дефференциал 00-000.06.21.21.00

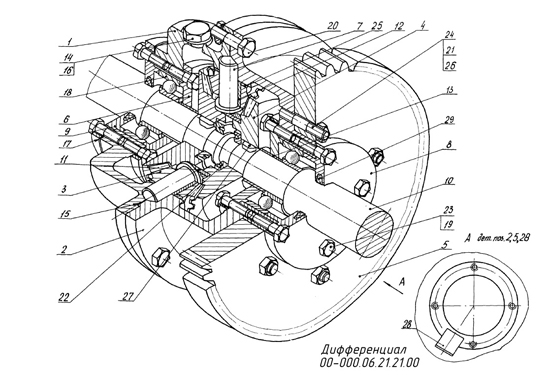

Дефференциал предназначен для автоматического выравнивания - натяжения ленты в процессе перепуска электродов на электропечах (ленты заправлены в барабаны) насаженные на внешние концы валов, поз. 10. Ленты и барабаны на чертеже не показаны).
Дефференциал состоит из двух корпусов 1 и 2, соединенных между собой болтами 20 и гайками 21, шайбами 24. Между корпусами предусмотрена прокладка 15. На ступицу корпуса 2 насажено колесо зубчатое 5 со шпонкой 28 и закреплено шпильками 26. В корпусах установлена крестовина 7, выполненная за одно целое с четырьмя осями, на которые насажены втулки 12 и конические шестерни 3. Шестерни 3 постоянно находятся в зацеплении с двумя коническими колесами 4, которые соединены с приводными валами 10 шпонками 27 и закреплены гайками 22. В отверстие крестовины запрессована втулка 11, в которое вставлено колесо 4. Валы 10 вращаются в подшипниках 18, поджатые крышками 8,9 и втулками 13. Крышки крепятся к корпусам болтами 19. Утечку масла предотвращают сальниковые кольца 29. Для смены масла в корпус ввернуты пробки 1 с шайбами 16.
При одинаковом натяжении лент конические шестерни 3 не вращаются вокруг своих осей, при этом конические колеса 4 делают одинаковое число оборотов с зубчатыми колесами 5. Для выравнивания натяжения ленты конические шестерни 3 повернутся вокруг своих осей, ускоряя вращение соответствующего конического колеса.
Дефференциал 00-000.06.21.21.00 сборочный чертеж
Дефференциал 00-000.06.21.21.00 спецификация

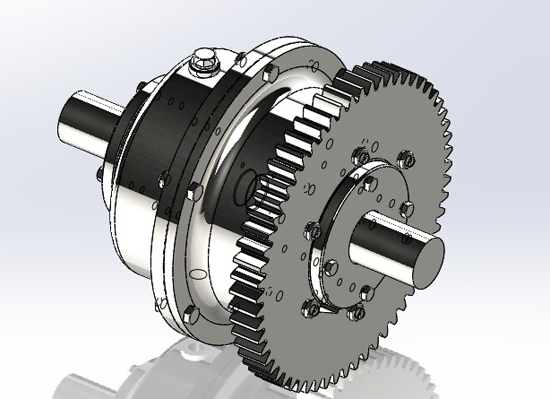

Дефференциал 00-000.06.21.21.00 3д модель
Дефференциал 00-000.06.21.21.00 чертежи
Корпус 00-000.06.21.21.01
Корпус 00-000.06.21.21.02
Шестерня 00-000.06.21.21.03
Колесо коническое 00-000.06.21.21.04
Колесо зубчатое 00-000.06.21.21.05
Крышка 00-000.06.21.21.06
Крестовина 00-000.06.21.21.07
Крышка 00-000.06.21.21.08
Крышка 00-000.06.21.21.09
Вал 00-000.06.21.21.10
Втулка 00-000.06.21.21.11
Втулка 00-000.06.21.21.12
Втулка 00-000.06.21.21.13
Пробка 00-000.06.21.21.14
