Пневмоцилиндр 00-000.06.22.22.00

Пневмоцилиндр предназначен для преобразования энергии сжатого воздуха в поступательное перемещение штока.
На цилиндрические поверхности ф170 диска диск 9 надевается манжеты 11, которые при помощи колец 10 и винтов 13 закрепляются на диске. Шток 3, скрепленный с диском 9 при помощи гайки и шайбы 17, вставляется в отверстие ф30 крышки передней 1 и герметизируется при помощи кольца 6, манжеты 5, крышки 4 и винтов 13.
Труба 8 с прокладками 7 надевается на выступы ф200 крышек передней 1 и задней 2 и закрепляется при помощи шпилек 12, гаек 14 и шайб 16.
При поступлении сжатого воздуха через центральное коническое резьбовое Rc3/8-В отверстие крышки задней 2 в полость под диском 9 шток 3 перемещается влево, совершая работу. При этом воздух из полости за диском выходит в атмосферу через коническое отверстие Rc3/8-В в крышке задней. При смене направления поступления воздуха осуществляется обратный ход поршня.

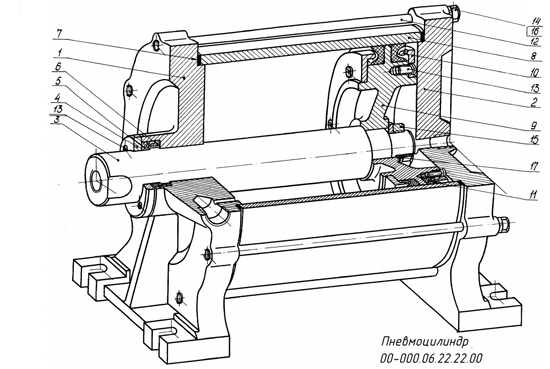

Пневмоцилиндр 00-000.06.22.22.00 сборочный чертеж
Пневмоцилиндр 00-000.06.22.22.00 спецификация

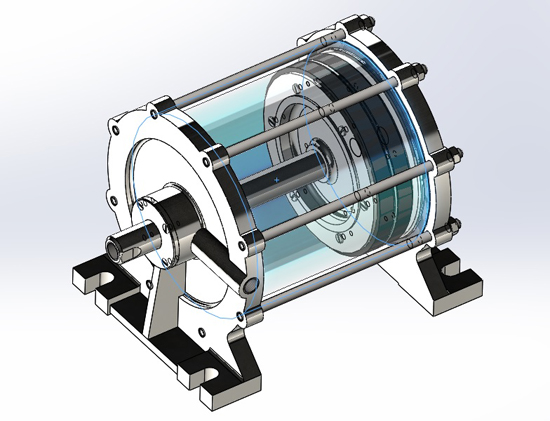

Пневмоцилиндр 00-000.06.22.22.00 3д модель
Пневмоцилиндр 00-000.06.22.22.00 чертежи
Крышка передняя 00-000.06.22.22.01
Крышка задняя 00-000.06.22.22.02
Шток 00-000.06.22.22.03
Крышка 00-000.06.22.22.04
Кольцо 00-000.06.22.22.06
Прокладка 00-000.06.22.22.07
Труба 00-000.06.22.22.08
Диск 00-000.06.22.22.09
Кольцо 00-000.06.22.22.10
Шпилька 00-000.06.22.22.12

ПНЕВМОЦИЛИНДР СКАЧАТЬ

ПНЕВМОЦИЛИНДР СКАЧАТЬ
