| Обойма крюка 00-000.06.23.23.00
Обойма крюка применяется в грузоподъемных устройствах.

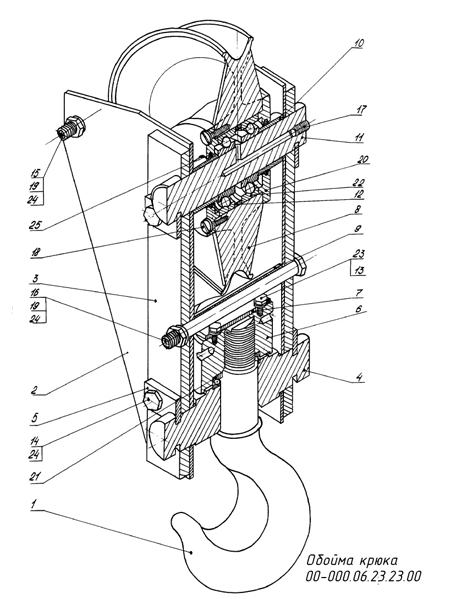

Блок в сборе (детали: блок 8, ось 11, подшипники 22, кольцо 12, крышки 20, кольца уплотнительные 25, винты 18, втулки 10, винт 17) и крюк в сборе (детали: крюк 1, траверса 4, гайка 6, подшипник 21, планка 7, болты 13, шайбы 23) втавляются в отверстия ф60 и листов 3.
Поворот траверсы 4 и оси 11 предотвращают оседержатели 5, соединенные с листами 3 и щеками 2, болтами 15 и 16, вставленными в распорные втулки 9, при помощи гаек 19 и шайб 24.
Через блок 8 обоймы крюка пропущен трос грузоподъемной лебетки.
Груз подвешивается на крюк 1.
Обойма крюка 00-000.06.23.23.00 сборочный чертеж
Обойма крюка 00-000.06.23.23.00 спецификация

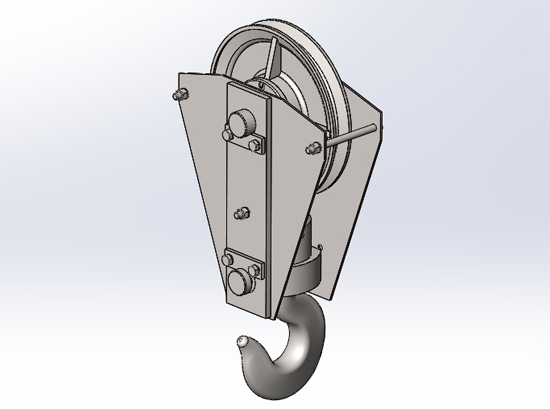

Обойма крюка 00-000.06.23.23.00 3д модель
Обойма крюка 00-000.06.23.23.00 чертежи
Крюк 00-000.06.23.23.01
Щека 00-000.06.23.23.02
Лист 00-000.06.23.23.03
Траверса 00-000.06.23.23.04
Оседержатель 00-000.06.23.23.05
Гайка 00-000.06.23.23.06
Планка 00-000.06.23.23.07
Блок 00-000.06.23.23.08
Втулка 00-000.06.23.23.09
Втулка 00-000.06.23.23.10
Ось 00-000.06.23.23.11
Кольцо 00-000.06.23.23.12
