| Приспособление делительное 00-000.06.24.24.00

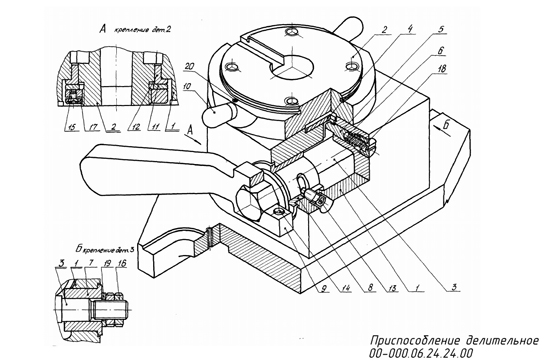

Приспособление делительное предназначено для установки детали при механической обработке, связанной с поворотом на 90 град.
В корпус 1 запрессовывают втулки 4 и 12, в которые вставляется диск 2, закрепляемый снизу гайкой 17 с шайбой 11 и стопорным винтом 15. К диску 2 штифтами 20 крепятся рукоятки 10. Отверстие М16х1,5 корпуса 1 ставят фиксатор 5, пружину 6 и пробку 18.
В боковые отверстия корпуса 1 запрессовывают втулки 7,8 в которые вставляется эксцентрик 3, закрепляемый гайками 16 с шайбой 19. На эксцентрик 3 надевают рукоятку 9 и закрепляют винтом 14. Винт 13 вворачивается в корпус 1 так, чтобы его цилиндрический выступ входил в канавку эксцентрика 3.
Обрабатываемая деталь устанавливается по шпоночному пазу диска 2 и крепится четырмя винтами М10 (на чертеже их нет).
Поворотом рукоятки 9 вверх диск освобождается и его можно вращать с помощью рукояток 10. Угол поворота, кратный 90 град, обеспечивается фиксатором 5 при его входе в лунку отверстия на диске. Окончательное стопорение диска осуществляется поворотом рукоятки 9 в исходное положение.
Приспособление делительное 00-000.06.24.24.00 сборочный чертеж
Приспособление делительное 00-000.06.24.24.00 спецификация

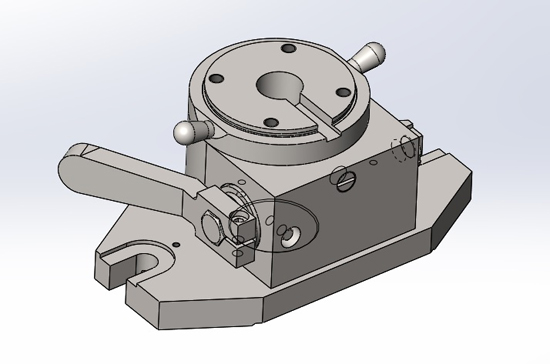

Приспособление делительное 00-000.06.24.24.00 3д модель
Приспособление делительное 00-000.06.24.24.00 чертежи
Корпус 00-000.06.24.24.01
Диск 00-000.06.24.24.02
Эксцентрик 00-000.06.24.24.03
Втулка 00-000.06.24.24.04
Фиксатор 00-000.06.24.24.05
Пружина 00-000.06.24.24.06
Втулка 00-000.06.24.24.07
Втулка 00-000.06.24.24.08
Рукоятка 00-000.06.24.24.09
Рукоятка 00-000.06.24.24.10
Шайба 00-000.06.24.24.11
Втулка 00-000.06.24.24.12
Поз.17_Гайка 70003-0148 ГОСТ 12460-67
Поз.18_Пробка
ПРИСПОСОБЛЕНИЕ ДЕЛИТЕЛЬНОЕ СКАЧАТЬ
ПРИСПОСОБЛЕНИЕ ДЕЛИТЕЛЬНОЕ СКАЧАТЬ
|
| |
| |
| lepris | Дата: Понедельник, 27.03.2023, 10:15 | Сообщение # 2 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline
| Приспособление делительное 00-000.06.24.24.00 solidworks
Приспособление делительное 00-000.06.24.24.00 деталирование
Приспособление делительное 00-000.06.24.24.00 деталировка
Приспособление делительное 00-000.06.24.24.00 сборочный
Приспособление делительное 00-000.06.24.24.00
Приспособление делительное 00-000.06.24.24.00 сборка
Приспособление делительное 00-000.06.24.24.00 скачать солид воркс
Приспособление делительное 00-000.06.24.24.00 солид воркс
Приспособление делительное 00-000.06.24.24.00 чертежи
Приспособление делительное 00-000.06.24.24.00 solidworks СКАЧАТЬ
|
| |
| |
| lepris | Дата: Воскресенье, 24.11.2024, 08:02 | Сообщение # 3 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

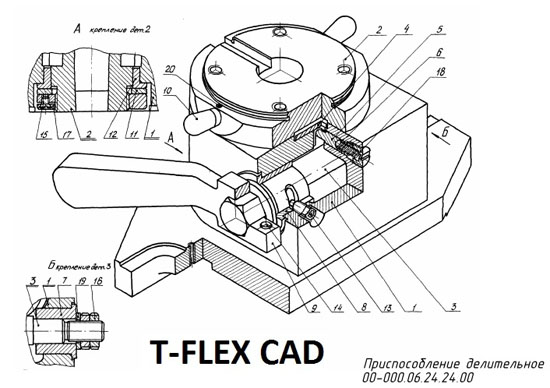

| Приспособление делительное 00-000.06.24.24.00 t-flex
