Эжектор представляет собой насос для откачивания воздуха или воды. Принцип его работы основан на использовании всасывающего действия струи пара. Пар из парового котла поступает в патрубок 3 и сопло 4. При выходе из сопла 4 с большой скоростью пар попадает в камеру смешения корпуса 1 и создает в ней разрежение, чем вызывается поступление в камеру, по верхнему патрубку корпуса 1, перемещаемой жидкости. Пар, увлекая перемещаемую жидкость, устремляется вместе с ней в диффузор 2, где смесь уменьшает свою скорость и повышает давление, обеспечивая подачу жидкости по назначению и поддержание разрежения в камере смешения.

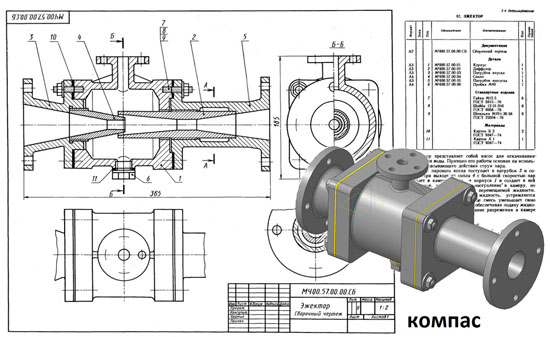

Эжектор МЧ00.57.00.00 сб Эжектор МЧ00.57.00.00 спецификация Эжектор МЧ00.57.00.00 3д модель Эжектор МЧ00.57.00.00 чертежи Корпус МЧ00.57.00.01 Диффузор МЧ00.57.00.02 Патрубок впуска МЧ00.57.00.03 Сопло МЧ00.57.00.04 Патрубок выпуска МЧ00.57.00.05 Пробка М20 МЧ00.57.00.06
