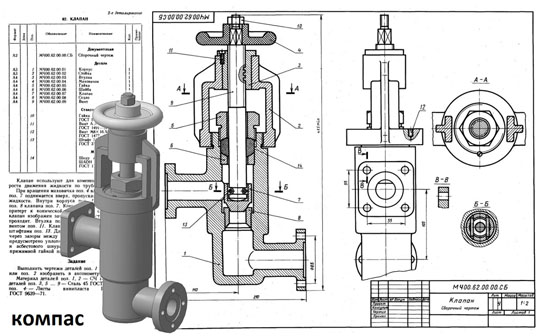

Клапан используют для изменения давления и скорости движения жидкости по трубопроводу. При вращении маховичка поз. 4 винт поз. 9 с клапаном поз. 7 поднимается вверх, пропуская нужное количество жидкости. Внутри корпуса поз. 1 запрессовано седло поз. 8 клапана поз. 7. Конический конец клапана плотно притерт к конической поверхности седла. На чертеже клапан изображен закрытым, жидкость через клапан не проходит. Втулка поз. 3 фиксируется в стойке поз. 2 винтом поз. 11. Клапан соединен с винтом поз. 9 двумя штифтами поз. 13. Для предупреждения утечки жидкости через зазоры между корпусом и деталями поз. 5, 6, 9 предусмотрено уплотнение. Оно состоит из шайбы поз. 6 и асбестового шнура поз. 14, которые поджимаются прижимной гайкой поз. 5.
