Клапан воздушный работает следующим образом. Компрессор, нагнетая воздух в ресивер, подает его в клапан. В этот момент клапан работает на закрытие, так как возвратная пружина 8 и давление воздуха плотно прижимают прокладку 5 клапана к выпускному отверстию каналов (входного и выходного). Для срабатывания клапана достаточно нажать на регулировочный наконечник 1, который связан со штоком. Усилие передается на клапан и открывает выпускное отверстие.

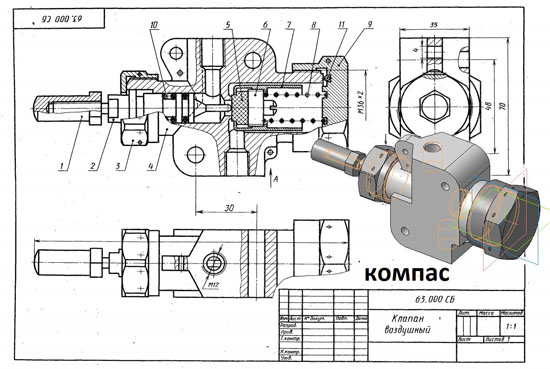

Клапан воздушный 63.000 сб Клапан воздушный 63.000 Спецификация Клапан воздушный 63.000 3d модель Клапан воздушный 63.000 чертежи Наконечник 63.001 Шток 63.002 Гайка накидная 63.003 Корпус 63.004 Прокладка клапана 63.005 Пробка резьбовая 63.006 Корпус клапана 63.007 Пружина 63.008 Гайка накидная 63.009
