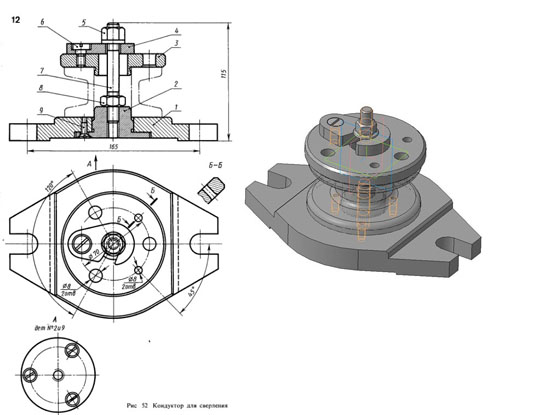

Основание 1 изготовлено из стали, имеет три резьбовых отверстия М6 для установки пальца 2. Плита кондукторная 3 изготовлена из стали и закалена, имеет 3 отверстия Ø 12 и два отверстия Ø 8, сверление которых производится в детали. Деталь показана на чертеже тонкой штрихпунктирной линией. Крюк 4 изготовлен из стали, служит опорой в момент зажима детали, свободно вращается на винте 6. Гайка М 10 специальная 5 изготовлена из стали, служит для зажима обрабатываемой детали. Винт специальный 6 изготовлен из стали, служит осью для крюка 4. Гайка М10 ГОСТ 5915-70 поз. 8 из отверстии пальца 2, не позволяя ей проворачиваться в момент зажима детали. Шпилька М10 ГОСТ 22032-76 поз. 7 изготовлена из стали. Винт М6 х 15 ГОСТ 17475-72 изготовлен из стали, служит для крепления пальца к корпусу. Кондуктор для сверления позволяет сверлить отверстия в детали без. предварительной разметки. Деталь устанавливается на верхний цилиндр пальца 2. Крюк, подведенный под гайку 5, позволяет зажать деталь гайкой, прижимая в то же время кондукторную плиту 3 к детали. Быстрый съем детали обеспечивается ослаблением гайки, крюк 4 при этом откидывается и кондукторная плита снимается, освобождая деталь.
Кондуктор для сверления сб Кондуктор для сверления спецификация Кондуктор для сверления 3д модель Кондуктор для сверления чертежи Поз.1_Основание Поз.2_Палец Поз.3_Плита кондукторная Поз.4_Крюк Поз.7_Шпилька
