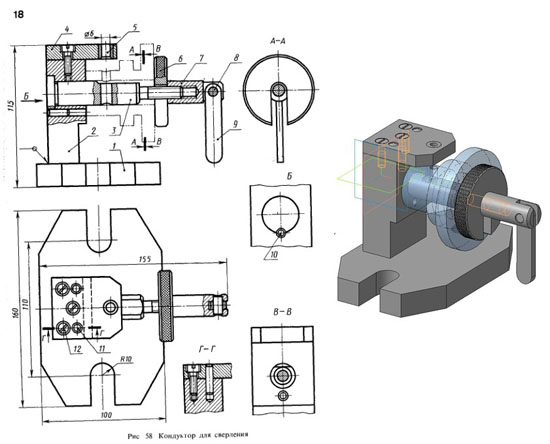

Основание 1 и стойка 2 выполнены из стали и сварены между собой. Но номера позиций присвоены каждой детали сварного узла, чтобы можно было вычерчивать рабочие чертежи деталей1 и2 кондуктора. Ось 3 выполнена из стали. При установке оси в отверстие стойки2, для того чтобы предотвратить проворачивание оси3 при затягивании гайки7, сверлят отверстие для штифта10 и устанавливают его в это отверстие. Ось3 имеет конец с метрической резьбой для навинчивания гайки 7. Плита кондукторная 4 выполнена из стали, установлена и закреплена на стойке 2 с помощью винтов8 и цилиндрических штифтов 11. Втулка кондукторная 5 выполненная из закаленной стали, запрессована в отверстие кондукторной плиты4. Служит для направления сверла при сверлении. Шайба специальная 6 выполнена из стали. Чтобы ее было удобнее держать при съеме, на ее наружной поверхности сделано рифление. Гайка специальная 7 выполнена из стали. С ее помощью осуществляется зажим детали, в которой сверлят отверстие. Штифт цилиндрический 12 выполнен из стали, установлен в отверстие гайки7, является осью вращения ручки9. Ручка выполнена из стали, служит для завинчивания гайки 7. Штифт цилиндрический10 выполнен из стали, предотвращает проворачивание оси 3 при навинчивании гайки 7. Штифты цилиндрические 11 выполнены из стали, служат для точной установки кондукторной плиты4. Винты 8 выполнены из стали, служат для крепления кондукторной плиты4 к стойке 2. Кондуктор для сверления – приспособление, позволяющее сверлить в детали отверстия без предварительной разметки. Деталь одевается на ось 3, зажимается между правым торцом стойки 2 и шайбой6 с помощью гайки 7. Для установки и съемки детали достаточно ослабить гайку 7 и снять специальную шайбу 6.
Кондуктор для сверления сб Кондуктор для сверления спецификация Кондуктор для сверления Вариант 18 Кондуктор для сверления 3д модель Кондуктор для сверления чертежи Поз.1 Основание Поз.2 Стойка Поз.3 Ось Поз.4 Плита Поз.5 Втулка Поз.6 Шайба специальная Поз.7 Гайка Поз.8 Штифт Поз.9 Ручка
