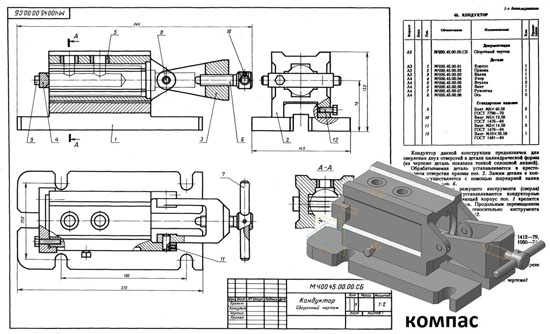

Кондуктор данной конструкции предназначен для сверления двух отверстий в детали цилиндрической формы (на чертеже деталь показана тонкой сплошной линией). Обрабатываемая деталь устанавливается в крестообразном отверстии призмы поз. 2. Зажим детали в кондукторе осуществляется с помощью шарнирной вилки поз. 3 и винта поз. 6. Дня направления режущего инструмента (сверла) вдоль осей отверстий устанавливаются кондукторные втулки поз. 5. Направляющий корпус поз. 1 крепится к станку четырьмя болтами. Продольным перемещением призма устанавливается относительно инструмента и закрепляется винтом поз. 12.
