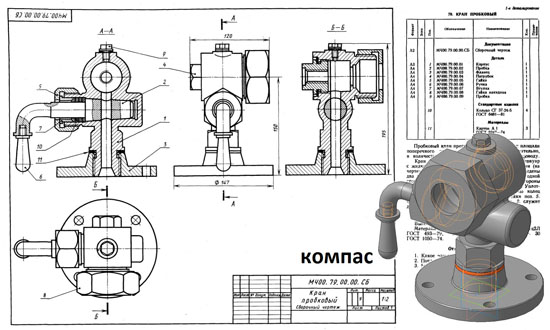

Пробковый кран предназначен для изменения площади поперечного сечения трубопровода, а следовательно, и количества жидкости, проходящей по трубопроводу. Кран фланцем поз. 5 устанавливают на резервуар с жидкостью и крепят четырьмя болтами с гайками (на чертеже не показаны). К корпусу крана поз. 1 подведены два трубопровода. Трубопроводы подсоединяют с одной стороны накидной гайкой поз. 8, а с другой стороны ввинчивают в резьбовое отверстие патрубка поз. 4. Уплотнение пробки поз. 2 производится с помощью колеи поз. 10, втулки поз. 7 и регулирующей гайки поз. 5. Отверстие в корпусе, закрытое пробкой поз. 9, служит для выхода жидкости при прочистке корпуса.
