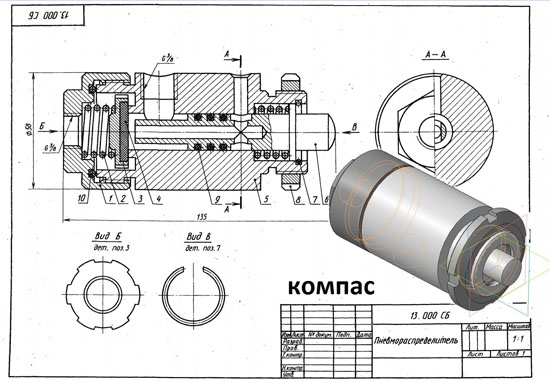

Пневмораспрсдслитсль направляет воздух к различным рабочим органам. Воздух под давлением подается через отверстие А в крышке (см. схему). Под действием пружины и давления воздуха клапан 3 плотно прилегает к выступу корпуса. При нажатии золотника 6 на клапан 3 последний открывается и воздух поступает в полость Б и далее в рабочую камеру. При опускании золотника последний под действием пружины возвращается в первоначальное положение, клапан 3 закрывает отверстие корпуса и доступ воздуха в рабочую зону прекращается. Отработавший воздух из рабочей зоны выходит в атмосферу через отверстие в золотнике и отверстие В в корпусе. Пневмораспределитель 13.000 сб Пневмораспределитель 13.000 спецификация Пневмораспределитель 13.000 3d модель Пневмораспределитель 13.000 чертежи Крышка 13.001 Пружина 13.002 Клапан 13.003 Прокладка клапана 13.004 Корпус 13.005 Золотник 13.006 Кольцо замковое 13.007
