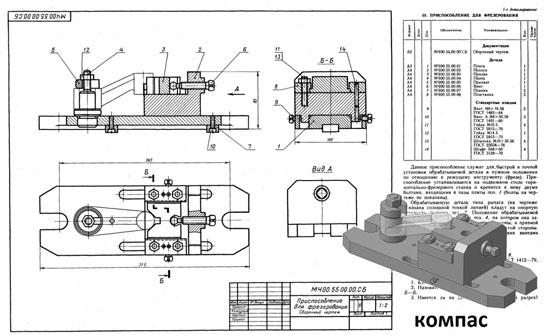

Данное приспособление служит для.быстрой и точной установки обрабатываемой детали в нужном положении по отношению к режущему инструменту (фрезе). Приспособление устанавливается на подвижном столе горизонтально-фрезерного станка и крепится к нему двумя болтами, входящими в пазы плиты поз. 1 (болты на чертеже не показаны). Обрабатываемую деталь типа рычага (на чертеже показана сплошной тонкой линией) кладут на опорную плоскость ползуна поз. 2. Положение обрабатываемой детали фиксируется пальцем поз. 4, на котором она закрепляется прихватом поз. 5 с одной стороны, и призмой поз. 3, перемещаемой винтом поз. 6, с другой стороны. Ползун закрепляется в нужном положении винтами поз. 9.
Приспособление для фрезерования МЧ00.55.00.00 сб Приспособление для фрезерования МЧ00.55.00.00 спецификация Приспособление для фрезерования МЧ00.55.00.00 3д модель Приспособление для фрезерования МЧ00.55.00.00 чертежи Плита МЧ00.55.00.01 Ползун МЧ00.55.00.02 Призма МЧ00.55.00.03 Палец МЧ00.55.00.04 Прихват МЧ00.55.00.05 Винт МЧ00.55.00.06 Планка МЧ00.55.00.07 Пластинка МЧ00.55.00.08
