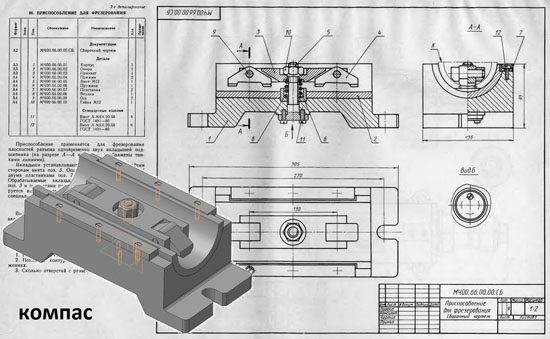

Приспособление применяется для фрезерования плоскостей разъема одновременно двух вкладышей подшипника. На разрезе А-А вкладыш изображен тонкой линией. Вкладыш устанавливают на опору поз. 2 по обеим сторонам винта поз. 5. Опору крепят к корпусу поз. 1 двумя пластинами поз. 7 и шестью винтами поз. 12. Обрабатываемые вкладыши закрепляют прихватом поз. 3 и прижимами поз. 4. Головка винта поз. 5 фиксируется винтами поз. 11. Усилие зажима регулируется в специальной гайкой поз. 10.
Приспособление для фрезерования МЧ00.66.00.00 сб Приспособление для фрезерования МЧ00.66.00.00 спецификация Приспособление для фрезерования МЧ00.66.00.00 3д деталь Приспособление для фрезерования МЧ00.66.00.00 чертежи Корпус МЧ00.66.00.01 Опора МЧ00.66.00.02 Прихват МЧ00.66.00.03 Прижим МЧ00.66.00.04 Винт М12 МЧ00.66.00.05 Пружина МЧ00.66.00.06 Пластинка МЧ00.66.00.07 Втулка МЧ00.66.00.08 Ось МЧ00.66.00.09 Гайка М12 МЧ00.66.00.10
