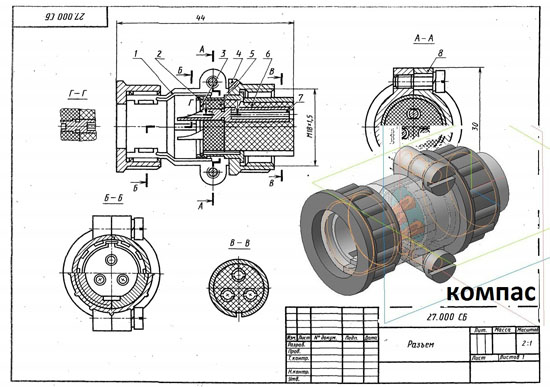

Разъем применяется в электро- и радиотехнике и является соединительным элементом электрических цепей. Кабельная розетка разъема состоит из трех контактов, заключенных в корпус и изолированных один от другого. При соединении вилки и розетки разъема контакты вилки входят в гнезда контактов розетки. Чтобы соединения контактов вилки и розетки соответствовали один другому (по номеру), на детали 2 предусмотрен направляющий паз. Контакты (деталь 7) имеют косой срез для удобства и прочности пайки проводов.
Разъем 27.000 сб Разъем 27.000 спецификация Разъем 27.000 3d модель Разъем 27.000 чертежи Корпус 27.001 Втулка 27.002 Кольцо прижимное 27.003 Гайка накидная 27.004 Плата 27.005 Изолятор 27.006 Контакт 27.007 Корпус 27.008
