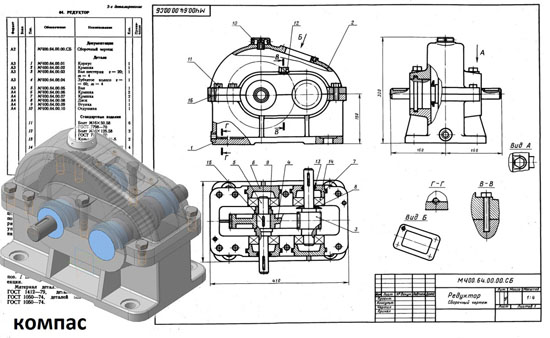

Редуктор устанавливают в приводах машин и механизмов для изменения угловых скоростей и моментов вращения. Данный редуктор имеет пару цилиндрических зубчатых колес, расположенных в корпусе поз. 1 с крышкой лоз. 2. Малое зубчатое колесо поз. 3 выполнено за одно целое с валом (вал-шестерня). Большое зубчатое колесо поз, 4 насажено на вал поз. 5. Валы установлены в шарикоподшипниках поз. 14. В крышках .поз. 7 имеются уплотнения, предохраняющие подшипники от попадания в них пыли и влаги. . Для заправки редуктора маслом предусмотрено отверстие в крышке поз. 2. Слив масла производят через нижнее отверстие корпуса. В крышке редуктора имеется отдушина поз. 10 для сообщения с атмосферой.
