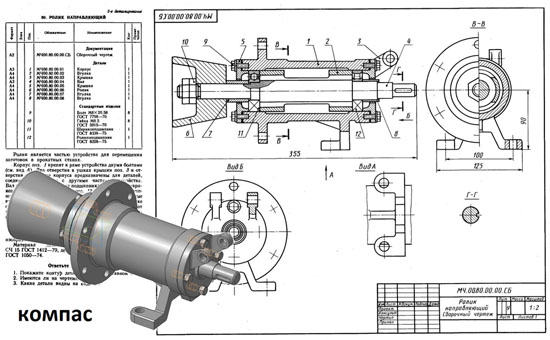

Ролик является частью устройства для перемещения заготовок в прокатных станах. Корпус поз. 1 крепят к раме устройства двумя болтами (см. вид А). Два отверстия в ушках крышки поз. 3 и отверстия во фланце корпуса предназначены для деталей, соединяющих корпус с другими частями устройства. Вал поз. 4 опирается на два подшипника качения — шариковый поз. 11 и роликовый поз. 12. Смещению подшипников в осевом направлении препятствуют дистанционные втулки поз. 2, 7, 8 и крышки поз. 3, 5. В каждой крышке сделаны три полукруглые проточки, которые заполняют густой смазкой, препятствующей проникновению в подшипники пыли и влаги. Ролик направляющий МЧ00.80.00.00 сборочный чертеж Ролик направляющий МЧ00.80.00.00 спецификация Ролик направляющий МЧ00.80.00.00 3д модель Ролик направляющий МЧ00.80.00.00 чертежи Корпус МЧ00.80.00.01 Втулка МЧ00.80.00.02 Крышка МЧ00.80.00.03 Вал МЧ00.80.00.04 Крышка МЧ00.80.00.05 Ролик МЧ00.80.00.06 Втулка МЧ00.80.00.07 Втулка МЧ00.80.00.08
