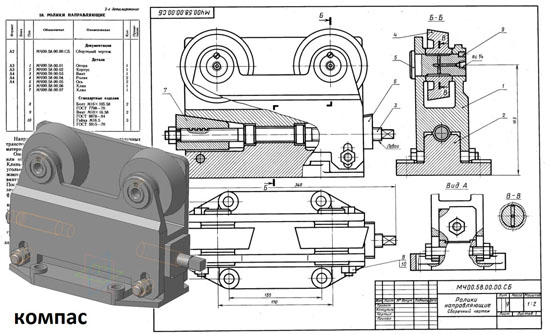

Направляющие ролики применяются в различных транспортных устройствах для перемещения листового материала и изделий из него. Опора поз. 1 с роликами поз. 4 может подниматься или опускаться, при помощи клиньев поз. 6 и поз. 7. Клинья соединены винтом поз. 3 с правой и левой прямоугольными резьбами. При вращении винта клинья сближаются, поднимая опору с роликами вверх. При вращении винта в обратном направлении опора будет опускаться. После установки роликов на необходимом уровне опору закрепляют болтами поз. 8 и гайками поз. 10. Оси поз. 5 фиксируются винтами поз. 9. К трущимся поверхностям роликов через масленки, которые ввинчивают в резьбовые отверстия осей поз. 5, по специальным каналам подается смазка.
