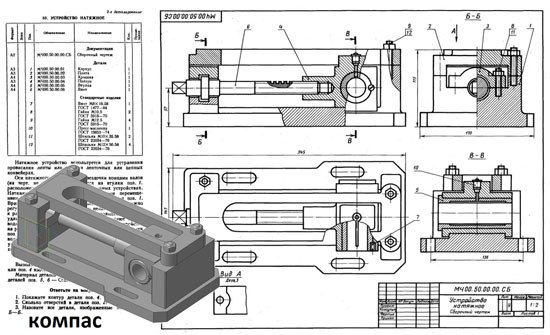

Натяжное устройство используется для устранения провисания ленты или цепи в ленточных или цепных конвейерах. Оси натяжного барабана или звездочки концами валов (на черт, не показаны) опираются на втулки поз. 1. расположенные в двух подобных натяжных устройствах. Натяжение осуществляется горизонтальным перемещением ползуна поз. 4 по направляющим корпуса поз. 1. Вращая винт поз. 6 с прямоугольной резьбой, можно регулировать натяжение ленты или цепи. Корпус крепят к раме конвейера четырьмя болтами, проходящими через удлиненные отверстия. Эти отверстия позволяют производить более точную установку натяжного устройства на раме конвейера. Для уменьшения изнашивания втулки поз. 5 предусмотрена масленка поз. 10, из которой подводится смазка к трущимся поверхностям. Втулка поз. 5, установленная в ползуне поз. 4, фиксируется винтом поз. 7.
Устройство натяжное МЧ00.50.00.00 сб Устройство натяжное МЧ00.50.00.00 спецификация Устройство натяжное МЧ00.50.00.00 3д модель Устройство натяжное МЧ00.50.00.00 чертежи Корпус МЧ00.50.00.01 Плита МЧ00.50.00.02 Крышка МЧ00.50.00.03 Ползун МЧ00.50.00.04 Втулка МЧ00.50.00.05 Винт МЧ00.50.00.06
