Зажим МЧ00.49.00.00

Зажим МЧ00.49.00.00

СКАЧАТЬ МОЖНО ЗДЕСЬ

Просмотров: 63 | Добавил: lepris | Теги: Зажим деталирование, Зажим СБ, Зажим скачать чертежи, Зажим МЧ00.49.00.00, Зажим 3д, Зажим чертежи, Зажим деталировка, Зажим скачать, МЧ00.49.00.00, зажим, Зажим МЧ00.49.00.00 СКАЧАТЬ, Зажим МЧ00.49.00.00 ЧЕРТЕЖИ | Рейтинг: 5.0/2
Всего комментариев: 1
avatar
0
1 lepris • 05:46, 11.03.2023

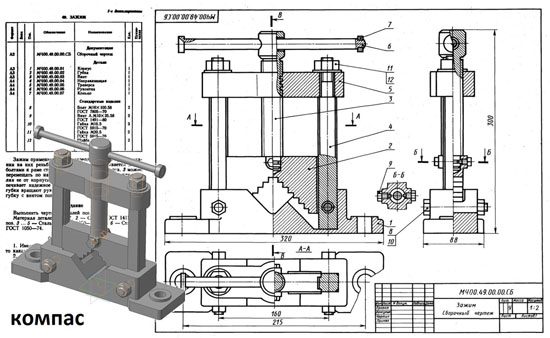

Зажим МЧ00.49.00.00 сб

Зажим применяется для закрепления труб при нарезании на них резьб. Корпус поз. 1 привертывается двумя болтами к раме станка. Губку поз. 2 винтом поз. 3 можно перемещать по направляющим поз. 4, сближая или удаляя ее от корпуса. Губка имеет рифление, которое обеспечивает надежное удержание трубы. Для перемещения губки вращают рукоятку поз. 6. Винты поз. 9 соединяют губку с винтом поз. 3.

Зажим МЧ00.49.00.00 сб
Зажим МЧ00.49.00.00 спецификация
Зажим МЧ00.49.00.00 3д модель
Зажим МЧ00.49.00.00 чертежи
Корпус МЧ00.49.00.01
Губка МЧ00.49.00.02
Винт МЧ00.49.00.03
Направляющая МЧ00.49.00.04
Траверса МЧ00.49.00.05
Рукоятка МЧ00.49.00.06
Кольцо МЧ00.49.00.07

СКАЧАТЬ МОЖНО ЗДЕСЬ
