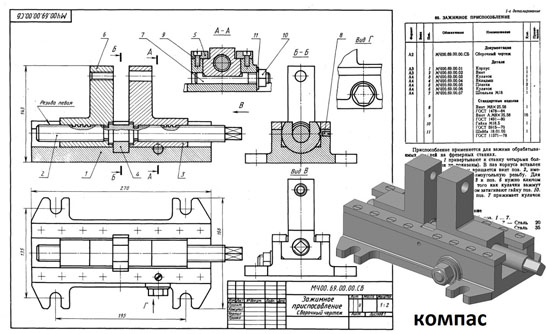

Приспособление применяется для зажима обрабатываемых деталей на фрезерных станках. Корпус поз. 1 привертывают к станку четырьмя болтами (на чертеже не показаны). В паз корпуса вставлен вкладыш поз. 4, в котором вращается винт поз. 2, имеющий правую и левую прямоугольную резьбу. Для перемещения кулачков поз. 3 и поз. 6 нужно ключом вращать винт поз. 2. После того как кулачки зажмут обрабатываемую деталь, ключом затягивают гайку поз. 10. Левая стенка паза шпильки поз. 7 прижимает кулачок поз. 3 (см. разрез А—А).
