| Пневматический сбрасыватель

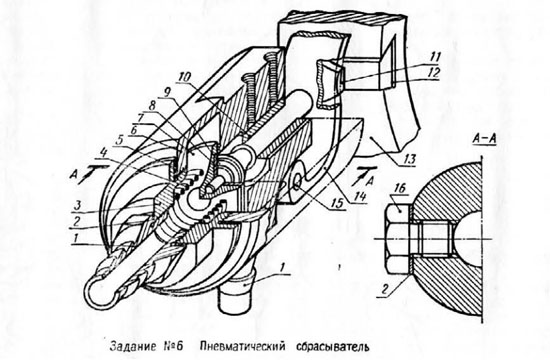

Устройство и работа сбрасывателя. Пневматический сбрасыватель предназначен для съема (сдува) мелких деталей при штамповке на механических прессах. Сбрасыватель собирают в следующем порядке.В корпус 6 запрессовывают втулку 10 заподлицо с торцом корпуса. Затем отдельно собирают клапанное устройство. На резьбу клапана 9 надевают резиновую прокладку 8, после чего навинчивают прижим 7. Клапан в сборе вводят во внутрь корпуса 6 со стороны отверстия М36 и вставляют цилиндрическим концом до упора во втулку 10. На прижим 7 надевают пружину 4.Пружину слегка сжимают крышкой 3, которую, с надетой на нее предварительно прокладкой 5, ввинчивают (до предела) в корпус. В паз корпуса устанавливают рычаг 14 так, чтобы изогнутая часть его была направлена вверх. Рычаг соединяют с корпусом штифтом 15, В одно отверстие M16 корпуса 6 ввинчивают штуцер 1 с предварительно надетой на его резьбу прокладкой 2;
другое отверстие М16 корпуса закрывают пробкой 16 с прокладкой 2. Оставшийся штуцер 1 с надетой на него прокладкой 2 завинчивают до отказа в крышку 3.Собранный узел крепят к станине пресса двумя винтами, проходящими через отверстия М10 на корпусе (винты в комплект узла не входят).На эксцентриковом валу пресса (вал на чертежах не показан) устанавливают диск 13. Центр диска располагают на одном уровне с осью клапана 9 и на расстоянии 171 мм от правого торца корпуса 6.В пазы диска (на сборочном чертеже один паз надо расположить на уровне центра диска со стороны рычага 14) вставляют сухари 12; в отверстия сухарей до упора ввинчивают толкатели 11. Сбрасыватель работает следующим образом. Через штуцер 1,ввернутый в крышку 3, воздух из магистрали под давлением 2—3 кгс/см2 по шлангу поступает в корпус. При каждом обороте эксцентрикового вала, на котором установлен диск 13, толкатель 11 нажимает на рычаг 14; при этом клапан открывает проход для воздуха в штуцер 1, ввернутый в корпус и служащий для подачи воздуха по шлангу к месту сдува. После поворота диска на некоторый угол толкатель 11 и рычаг 14 выходят из соприкосновения и пружина 4 возвращает клапан в исходное положение. Таким образом, при каждом обороте диска сбрасыватель выдает в нужный момент порцию сжатого воздуха в зону штамповки для сдува отштампованной детали.
Пневматический сбрасыватель сборочный чертеж
Пневматический сбрасыватель спецификация
Пневматический сбрасыватель 3д модель
Пневматический сбрасыватель чертежи
Штуцер 6-1
Прокладка 6-2
Крышка 6-3
Пружина 6-4
Прокладка 6-5
Корпус 6-6
Прижим 6-7
Прокладка 6-8
Клапан 6-9
Втулка 6-10
Толкатель 6-11
Сухарь 6-12
Диск 6-13
Рычаг 6-14
Пробка 6-16
