Домкрат гидровинтовой
| |
| lepris | Дата: Воскресенье, 20.11.2022, 15:31 | Сообщение # 1 |
 Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline
| Домкрат гидровинтовой

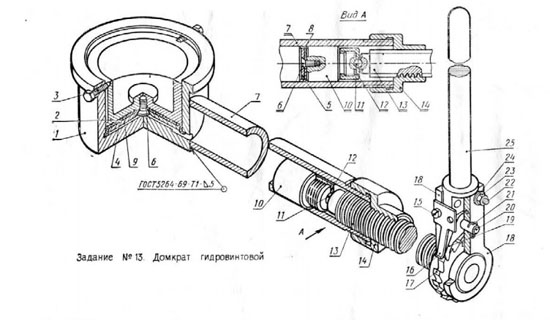

Устройство и работа домкрата. Домкрат предназначен для подъема ферм мостовых кранов при замене их скатов.Собирают домкрат в следующем порядке.К боковой поверхности цилиндра 1 на расстоянии 5 мм от гладкого торца его приваривают (сплошным швом с катетом 5 мм) трубку 7 так, чтобы отверстие ф5 цилиндра,выходило внутрь трубки.В манжету 8 закладывают шайбу 5, затем манжету крепят к плунжеру 10 винтом 6. В сферическое гнездо плунжера помещают шарик;чтобы он не выпал, на плунжер навинчивают до упора гайку 12. Плунжер в сборе вставляют в трубку 7 манжетой во внутрь.На резьбу М56 трубки навинчивают до отказа гайку 14. Затем в эту гайку ввинчивают винт 13 до тех пор, пока шарик 11 не войдет в сферическое гнездо винта.На храповое колесо 17 с обеих сторон надевают щеки 18 так, чтобы расстояние между ними было 10 мм. Щеки соединяют пальцем 20, на который
надета собачка 19. От выпадения палец удерживается шплинтом 21. Собачку на палец надевают так, чтобы зуб ее входил во впадину зуба храпового колеса; к храповому колесу собачку прижимает пружина 16, которую крепят к щекам винтами 15. Между щеками устанавливают ручку 25 так, чтобы оси отверстий ф8,5 щек и ручки совпали. Затем в эти отверстия вводят болты 22,которые закрепляют гайками 23 с шайбами 24. Храповое колесо в сборе надевают на квадратный конец винта 13 так, чтобы пружина 16 оказалась на чертеже спереди.К поршню 2 винтом 6 крепят манжету 4 со вставленной в нее заранее шайбой 9. В цилиндр 1 наливают масло, которое через отверстие ф5 цилиндра проходит в трубку 7 и заполняет в ней все свободное пространство. Поршень в сборе вставляют в цилиндр 1 манжетой вниз. В отверстия М6 цилиндра ввинчивают два винта 3, которые служат упорами и не позволяют поршню выходить за пределы цилиндра. На чертеже поршень удобнее показать в нижнем крайнем положении при вертикальной оси цилиндра 1,а винт 13 ввернутым до отказа.На этом сборку домкрата заканчивают.Во время ремонта крана домкрат ставят на головку подкранового рельса и приводят в действие вращением винта 13 при помощи ручки 25 и храпового механизма. Винт 13, вращаясь в гайке 14, давит на плунжер 10 шариком 11. Масло, находящееся в трубке между плунжером и цилиндром, нагнетается под поршень, поднимая его, а вместе с ним и ферму крана.
Домкрат гидровинтовой сборочный чертеж
Домкрат гидровинтовой спецификация
Домкрат гидровинтовой 3д модель
Домкрат гидровинтовой чертежи
Цилиндр 13-1
Поршень 13-2
Манжета 13-4
Шайба 13-5
Трубка нагнетательная 13-7
Манжета 13-8
Шайба 13-9
Плунжер 13-10
Шарик 13-11
Гайка 13-12
Винт 13-13
Гайка 13-14
Пружина 13-16
Колесо храповое 13-17
Щека 13-18
Собачка 13-19
Палец 13-20
Ручка 13-25
ДОМКРАТ ГИДРОВИНТОВОЙ СКАЧАТЬ
ДОМКРАТ ГИДРОВИНТОВОЙ СКАЧАТЬ
|
| |
| |
|
