Штамп для выдавливания деталей
| |
| lepris | Дата: Воскресенье, 20.11.2022, 15:33 | Сообщение # 1 |
 Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline
| Штамп для выдавливания деталей

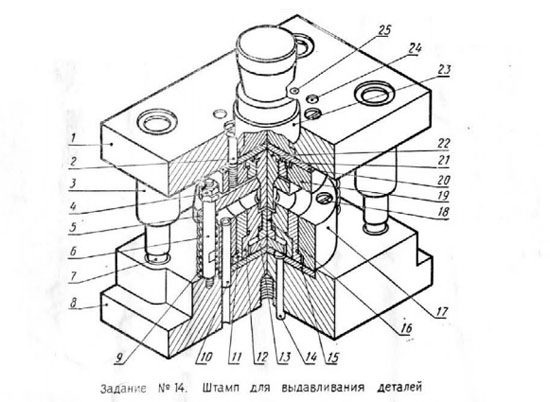

Назначение и устройство штампа.Штампы такой конструкции могут служить для холодной штамповки небольших алюминиевых деталей методом выдавливания (с возможным обратным выдавливанием) на кривошипных прессах. Штамп, чертежи деталей которого приведены в задании, предназначен для выдавливания алюминиевых колпачков, изображенных на рис. 1. Штамп состоит из подвижной (верхней) и неподвижной (нижней) частей. Нижнюю часть собирают так. В отверстия ф10 основания 8 забивают сверху на глубину 15—20 мм штифты 10. На штифты надевают прокладку 15 и укладывают в расточку ф130 основания 8 так, чтобы отверстия ф8,5 деталей 8 и15 совпали. В эти отверстия головками вверх пропускают пальцы 14. Сверху на них и прокладку 15 кладут
диск 13, а на него головкой вниз—выталкиватель 16. Затем отдельно собирают детали 11,12 и 17. Их вставляют одну в другую до упора: матрицу 12 в кольцо а кольцо 11—в обойму 17. Собранный узел надевают на выступающий вверх стержень ф13 выталкивателя 16 и на штифты 10; при этом диск 13 должен оказаться в расточке ф50 матрицы 12. Узел крепят винтами 18 к основанию 8.В отверстия ф25 основания 8 запрессовывают на глубину 50 мм колонки 7, а в гнезда М10 завинчивают стойки 6,на которые надевают пружины 9. На пружины укладывают съемник 5 конусной расточкой вверх. Затем на стойки навинчивают по две гайки 4, предотвращающие сбрасывание съемника 5 после разжатия пружин. На этом сборку неподвижной части штампа заканчивают.
Штамп для выдавливания деталей сборочный чертеж
Штамп для выдавливания деталей спецификация
Штамп для выдавливания деталей 3д модель
Штамп для выдавливания деталей чертежи
Штамп для выдавливания деталей
Плита 14-1
Втулка 14-3
Съемник 14-5
Стойка 14-6
Колонка 14-7
Основание 14-8
Пружина 14-9
Кольцо 14-11
Матрица 14-12
Диск 14-13
Палец 14-14
Прокладка 14-15
Выталкиватель 14-16
Обойма 14-17
Пуансонодержатель 14-19
Прокладка 14-20
Втулка 14-21
Пуансон 14-22
Хвостовик 14-23
