Муфта дисковая фрикционная
| |
| lepris | Дата: Воскресенье, 20.11.2022, 15:38 | Сообщение # 1 |
 Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline
| Муфта дисковая фрикционная

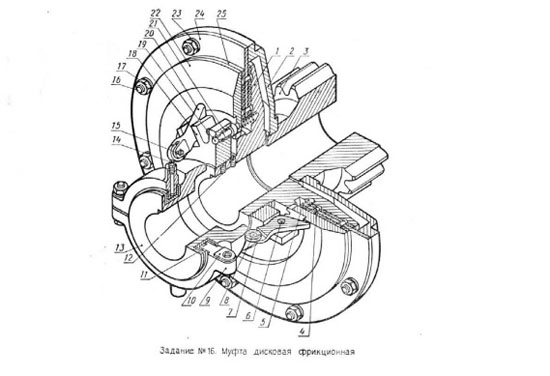

Устройство и работа муфты.
Дисковая фрикционная муфта служит для включения механизма лебедки бурового станка. Она включается на ходу и передает вращающий момент с ведущего вала механизма на ведомый. На шпонке
ведущего вала станка насажен основной диск 1; шпонка зафиксирована двумя винтами 12 (вал и шпонка в комплект сборочной единицы не входят, и рабочие чертежи на них не даны; на сборочном чертеже их следует показать как пограничные детали).В зацеплении с диском 1 находится прижимной диск 22, установленный так, что плоскости обоих дисков ф440 обращены одна к другой. Диски зажимают сборное фрикционное кольцо. Кольцо состоит из двух одинаковых полуколец 24, снабженных с обеих сторон фрикционными накладками 25 из асбестовой тормозной ленты. Накладки» прикреплены к полукольцам двумя рядами заклепок 4. К фрикционному кольцу со стороны фланца ф440 на диске 1 восемью болтами 16 прикреплен фланец 2. Он насажен до упора на выступ ф125 зубчатого колеса 3 и приварен к нему электросваркой швом типа Т4, ГОСТ 5264—71 с катетами 5 мм. Зубчатое колесо 3 насаживается на главный вал станка. Регулятор 18 собирают с кулачками 20, роликами 7, пальцами 6 и 8, шплинтами 15, пальцем 19 регулятора и с пружиной 2 Кулачки 20 на пальцах 6, служащих осями, устанавливают в ушках регулятора 18 так, чтобы проушины их с отверстиями ф10 были обращены в сторону, противоположную фаске на резьбе М135Х3 регулятора. В проушины кулачков на пальцах 8 устанавливают ролики 7. Все пальцы зашплинтовывают. В регуляторе сделано еще одно ушко с отверстием ф13 и расточкой ф18 под пружину 21. Палец 19 регулятора с предварительно надетой на него пружиной 21 устанавливают в отверстие коротким цилиндрическим концом ф12 в сторону фаски на резьбе регулятора. Собранный регулятор навинчивают на диск 1 так, чтобы палец 19 до отказа сжимал пружину 21 и фиксировал положение регулятора по отношению к диску 22. В диске для этого предусмотрены гнезда ф14. Со стороны регулятора на шпонке ведущего вала станка посажен конус включения 13, обращенный расточкой ф150 в сторону регулятора. В кольцевую проточку конуса ф120 помещают бронзовые вкладыши 11. Затем надевают два полухомута 9 и скрепляют их болтами 16 с гайками 17 и стопорными шайбами 23 для предотвращения самоотвинчивания гаек. Между ушками полухомутов кладут прокладки 10. В отверстие G1/4" полухомута 9 ввертывают масленку 14.Муфту включают рычагом управления, связанным посредством вилки с хомутом 9 (чертежи на рычаг и вилку не даны). Конус 13 перемещается вдоль ведущего вала до упора в регулятор 18. При этом коническая часть детали 13 раздвигает ролики 7, что заставляет кулачки 20 повертываться вокруг осей 6 и нажимать на диск 22. Между фрикционным кольцом и прижатыми к нему вращающимися деталями 22 и 1 возникает сила трения. Фрикционное кольцо, увлекаемое дисками, заставляет вращаться фланец 2 и связанное с ним зубчатое колесо 3 механизма лебедки. При отключении муфты диски разжимаются пружинами 5. Для них в диске 1 предусмотрены четыре гнезда.
Муфта дисковая фрикционная сборочный чертеж
Муфта дисковая фрикционная спецификация
Муфта дисковая фрикционная 3д модель
Муфта дисковая фрикционная чертежи
Диск основной 16-1
Фланец 16-2
Колесо зубчатое 16-3
Пружина 16-5
Палец 16-6
Ролик 16-7
Палец 16-8
Полухомут 16-9
Прокладка 16-10
Вкладыш 16-11
Конус включения 16-13
Регулятор 16-18
Палец регулятора 16-19
Кулачок 16-20
Пружина 16-21
Диск прижимной 16-22
Полукольцо 16-24
Накладка 16-25
МУФТА ДИСКОВАЯ ФРИКЦИОННАЯ СКАЧАТЬ
МУФТА ДИСКОВАЯ ФРИКЦИОННАЯ СКАЧАТЬ
|
| |
| |
|
