| Плавающий клапан

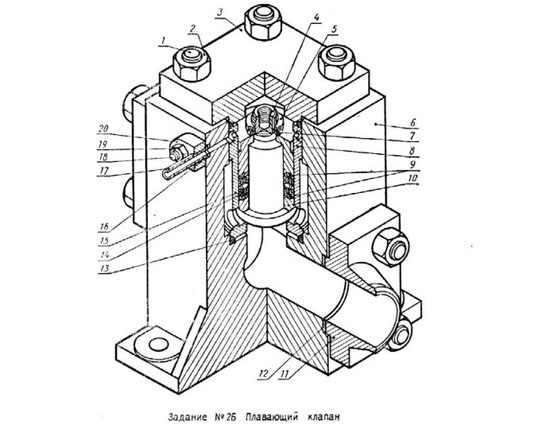

Устройство и работа клапана. Изложницы очищают от окалины водой под давлением 50 кгс/см2. Так как давление воды велико, то краны обычной конструкции для перекрытия воды непригодны; в этом случае применяют плавающий клапан. Клапан собирают в следующем порядке.
На золотник 4 до упора в буртик ф70 надевают нижнее кольцо 10 канавкой R7,5 от буртика. В эту канавку вставляют манжету 9, в которую закладывают кольцо 14. На кольцо с противоположной стороны надевают вторую манжету 9 и верхнее кольцо 8. Оба кольца стягивают гайкой 5, под которую предварительно закладывают стопорную шайбу 7. На этом заканчивается сборка золотника.Затем собирают корпус клапана, В расточку ф100 корпуса 6 закладывают прокладку 13 фаской 1 X 45° вниз. До упора в прокладку 13 запрессовывают седло 15 фаской 6X45° вниз. В проточку на нижней части корпуса ф100 закладывают прокладку 12 и ставят фланец 11, который соединяют с корпусом шпильками 1 и гайками 2. К фланцу должна быть приварена встык швом С9 труба ф83х6,5 (на сборочном чертеже показать части трубы как пограничные детали). В гнезда M10 на верхней части корпуса ввертывают две шпильки 18. На шпильки надевают фланец 20, в который предварительно завернута труба 17. Под трубу в раззенковку ф15 на корпусе закладывают медную шайбу 16. Фланец крепят к корпусу шпильками 18 и гайками 19.Ранее собранный золотник вставляют гайкой вверх в седло 15 до упора; после этого гайку затягивают так, чтобы манжеты упирались в стенки седла и не пропускали воду во время работы клапана. В этом положении гайку стопорят отгибанием лапок шайбы. На седло накладывают вторую прокладку 13 фаской 1х45° вниз и крышку 5, которую закрепляют на корпусе 6 шпильками 1 и гайками 2.
Плавающий клапан сборочный чертеж
Плавающий клапан спецификация
Плавающий клапан 3д модель
Плавающий клапан 26-00
Плавающий клапан чертежи
Крышка 26-3
Золотник 26-4
Корпус 26-6
Кольцо верхнее 26-8
Манжета 26-9
Кольцо нижнее 26-10
Фланец 26-11
Прокладка 26-12
Прокладка 26-13
Кольцо 26-14
Седло 26-15
Прокладка 26-16
Труба 26-17
Фланец 26-20
