| Кондуктор универсальный для сверления отверстий в осях

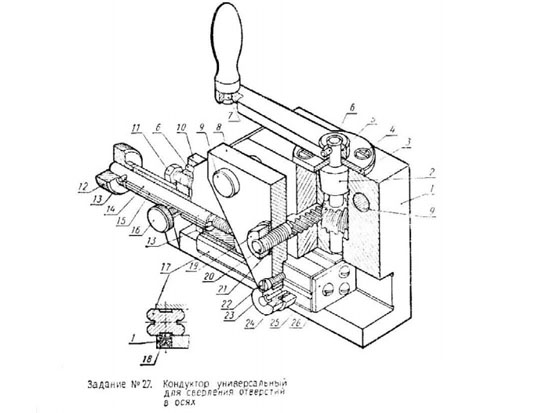

Устройство и работа кондуктора. Кондуктор служит для сверления в осях отверстий (рис. 1). Он состоит из отдельных узлов: узел плиты 8; узел вала-шестерни 2; узел призмы 17. Кондуктор собирают в следующем порядке.Сначала собирают узел плиты 8. В отверстие ф14 плиты запрессовывают втулку 24; в отверстия ф16 забивают сверху до упора колонки 9; в отверстие ф13 снизу вставляют до упора рейку 20, повернув ее зубьями назад. На выступающий конец рейки с резьбой M12 надевают шайбу 21 и закрепляют рейку
в таком положении гайкой 19. Во втулку 24 вставляют втулку 23 и закрепляют ее винтом 22, головка которого должна входить в выемку втулки. Плиту 8 в сборе опускают в корпус 1 так, чтобы колонки 9 и рейка 2 вошли в три отверстия ф15 корпуса.Затем собирают узел вала-шестерни 2. В отверстие ф8 рычага 5 со стороны, противоположной фаске 1,5х45°, забивают конец ф8 ручки 7 и развальцовывают его. На ф10 вала-шестерни 2 надевают фланец 3 (фаской наружу и срезанной частью кверху), а затем гладкой стороной рычаг 5 и закрепляют его на валу 2 штифтом 6. Вал-шестерню в сборе вставляют конусом до упора в коническое отверстие корпуса 1. Зубья шестерни при этом входят в зацепление с зубьями рейки. Фланец 5 крепят к корпусу винтами 4.
Затем собирают узел призмы 17. К торцу призмы, имеющему три отверстия М5, крепят упор 25 винтами 26. В отверстие ф3 на проточке шпильки 14 забивают штифт 13. На шпильку 14 надевают срезом кверху втулку 15 до упора в штифт 13. На втулку 15 надевают бобышку 10 и закрепляют ее винтом 16. На выступающий из втулки конец шпильки 14 надевают кнопку 12 и закрепляют ее штифтом 13. Шпильку ввертывают в отверстие М10х0,5 призмы 17. Затем призму вставляют в продольную прорезь 30 корпуса; при этом вверх может быть обращен тот (больший или меньший) паз призмы, в котором удобнее крепить ось данного диаметра D(рис. 1). Бобышку 10 крепят к корпусу 1 болтами 11 и штифтами 6.Кондуктор подготавливают к работе следующим образом. Ослабив винт 16, перемещают весь узел призмы вдоль прорези корпуса нажимом на кнопку 12, пока расстояние между упором 25 и осью втулки 23 не станет приблизительно равно 1(рис. 1). Затем винтом 16 фиксируют положение втулки 15 и вращением кнопки 12 (при этом призма перемещается по резьбе шпильки 14) точно доводят расстояние. В этом положении призму закрепляют в корпусе винтами 18. Установив ось (обрабатываемую деталь) на призме до упора в деталь 25,зажимают ее (рис.2) между плитой 8 и пазом призмы, вращая ручку 7. Затем через втулку 23 сверлят отверстие dв оси.В данном случае d= 3 мм, но через сменные втулки можно сверлить отверстия различных диаметров; перемещением призмы относительно втулки можно изменять в широких пределах расстояние 1; два паза призмы разных размеров позволяют надежно укреплять в кондукторе оси различных диаметров D. Поэтому кондуктор является универсальным.
Кондуктор универсальный для сверления отверстий в осях сборочный чертеж
Кондуктор универсальный для сверления отверстий в осях спецификация
Кондуктор универсальный для сверления отверстий в осях 3д модель
Кондуктор универсальный для сверления отверстий в осях чертежи
Корпус 27-1
Вал-шестерня 27-2
Фланец 27-3
Рычаг 27-5
Ручка 27-7
Плита 27-8
Колонка 27-9
Бобышка 27-10
Кнопка 27-12
Шпилька 27-14
Втулка 27-15
Винт 27-16
Призма 27-17
Винт 27-18
Рейка 27-20
Втулка 27-23
Втулка 27-24
Упор 27-25
КОНДУКТОР УНИВЕРСАЛЬНЫЙ ДЛЯ СВЕРЛЕНИЯ ОТВЕРСТИЙ В ОСЯХ СКАЧАТЬ
КОНДУКТОР УНИВЕРСАЛЬНЫЙ ДЛЯ СВЕРЛЕНИЯ ОТВЕРСТИЙ В ОСЯХ СКАЧАТЬ
|
| |
| |
|
