| Кран вспомогательного тормоза

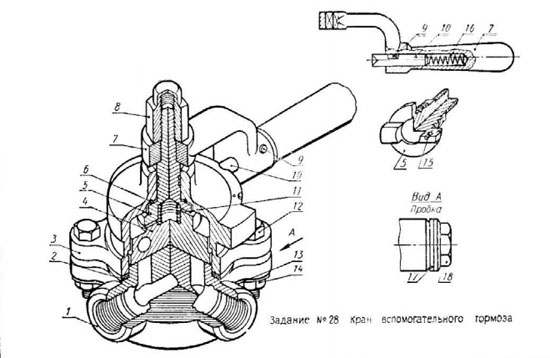

Устройство и работа крана. На локомотивах, кроме автоматических тормозов, применяются и вспомогательные тормоза. Достоинство вспомогательных тормозов —быстрота и плавность торможения. Машинист управляет вспомогательным тормозом при помощи крана, впуская и выпуская сжатый воздух в тормозные цилиндры.Собирают кран в следующем порядке. В отверстие 2 валика 5 запрессовывают штифт 15, которым валик центрируют с золотником 4. Предварительно в гнезда ф16 этих деталей закладывают пружину 11. Прокладку 6 надевают на валик 5. Золотник вместе с валиком и зажатой между ними пружиной помещают на плоскость корпуса 1 с тремя отверстиями ф10 так, чтобы оси штифта 15 и среднего отверстия корпуса O10 лежали на одной линии. На выступ корпуса ф60 надевают прокладку 2, после чего детали 4, 5 и 11 прикрывают крышкой 3, и крепят её к корпусу болтами 12 и гайками 14 с шайбами 13. Крышку надевают на корпус так, чтобы средняя выемка R4 на секторе крышки располагалась над боковым цилиндрическим приливом корпуса 0 32, не имеющим отметки.В отверстие ф8 рукоятки 7 вставляют пружину 16 и кулачок 10 плоским торцом. После этого в рукоятку ввертывают винт 9, который должен пройти через паз кулачка. Винт удерживает кулачок от выпадания. Рукоятку 7 насаживают на квадратную часть валика 5, так чтобы кулачок 10 рукоятки вошел в среднюю выемку на секторе крышки. Затем на конец валика навертывают гайку 5,В корпусе крана 1 сделаны четыре боковых отверстия с резьбой Труб. 1/2". Одно отверстие соединяет кран с тормозными цилиндрами, второе —с клапаном максимального давления, третье —с атмосферой (на корпусе имеются соответствующие отметки —ТЦ, КМД, AT); в четвертое отверстие ввертывают пробку 18 с прокладкой 17.При повороте рукоятки 7 поворачивается валик 5 и золотник 4, который соединяет два трубопровода. Пружина 11 прижимает золотник 4 к корпусу 1, а валик 5 с прокладкой 6 —к крышке 3-Рукоятка 7 может занимать три положения: торможение, когда воздух от клапана максимального давление через золотник попадает в тормозные цилиндры; отпуск, когда золотник сообщает тормозные цилиндры с атмосферой; среднее положение (так называемая перекрыша), когда все трубы отсоединены одна от другой. Положения рукоятки фиксируются кулачком 10, который прижимается пружиной 16 к сектору крышки, имеющему три выемки,соответствующие положениям торможения, отпуска и перекрыши. На крышке сделаны отметки для положений торможения и отпуска Т и 0. Нижнее отверстие в корпусе предназначено для крепления крана к пульту машиниста.
Кран вспомогательного тормоза сборочный чертеж
Кран вспомогательного тормоза спецификация
Кран вспомогательного тормоза 3д модель
Кран вспомогательного тормоза чертежи
Кран вспомогательного тормоза 28-00
Корпус 28-1
Прокладка 28-2
Крышка 28-3
Золотник 28-4
Валик 28-5
Прокладка 28-6
Рукоятка 28-7
Гайка 28-8
Винт 28-9
Кулачок 28-10
Пружина 28-11
Пружина 28-16
Прокладка 28-17
Пробка 28-18
