по двум проекциям построить третью проекцию. Задание 60
leprisДата: Пятница, 10.03.2023, 11:12 | Сообщение # 1
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline

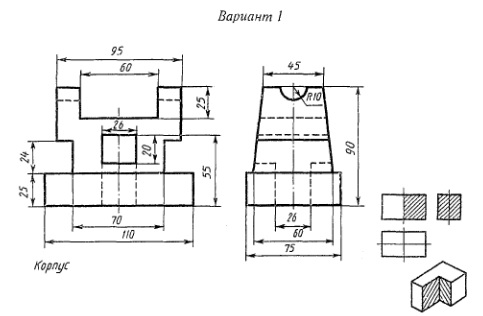

Корпус. Вариант 1

По двум проекциям построить третью проекцию с применением разрезов, указанных в схеме, изометрическую проекцию учебной модели с вырезом передней четверти. Нанести размеры.

Корпус. Вариант 1 СКАЧАТЬ

leprisДата: Пятница, 10.03.2023, 11:14 | Сообщение # 2
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline
Призма. Вариант 2

По двум проекциям построить третью проекцию с применением разрезов, указанных в схеме, изометрическую проекцию учебной модели с вырезом передней четверти. Нанести размеры.

Призма. Вариант 2 СКАЧАТЬ

leprisДата: Пятница, 10.03.2023, 11:16 | Сообщение # 3
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline
Корпус. Вариант 3

По двум проекциям построить третью проекцию с применением разрезов, указанных в схеме, изометрическую проекцию учебной модели с вырезом передней четверти. Нанести размеры.

Корпус. Вариант 3 СКАЧАТЬ

leprisДата: Пятница, 10.03.2023, 11:17 | Сообщение # 4
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline
Подшипник. Вариант 4

По двум проекциям построить третью проекцию с применением разрезов, указанных в схеме, изометрическую проекцию учебной модели с вырезом передней четверти. Нанести размеры.

Подшипник. Вариант 4 СКАЧАТЬ

leprisДата: Пятница, 10.03.2023, 11:18 | Сообщение # 5
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline
Станина. Вариант 5

По двум проекциям построить третью проекцию с применением разрезов, указанных в схеме, изометрическую проекцию учебной модели с вырезом передней четверти. Нанести размеры.

Станина. Вариант 5 СКАЧАТЬ

leprisДата: Вторник, 14.03.2023, 16:09 | Сообщение # 6
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline

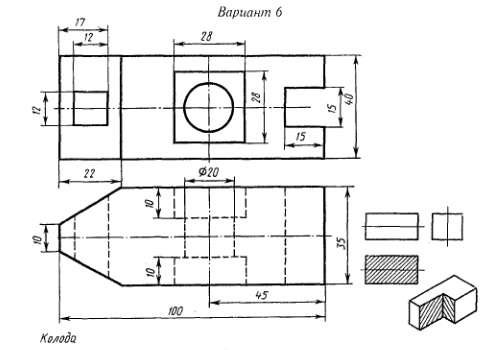

Колода. Вариант 6

По двум проекциям построить третью проекцию с применением разрезов, указанных в схеме, изометрическую проекцию учебной модели с вырезом передней четверти. Нанести размеры.

Колода. Вариант 6 СКАЧАТЬ

leprisДата: Вторник, 14.03.2023, 16:10 | Сообщение # 7
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline

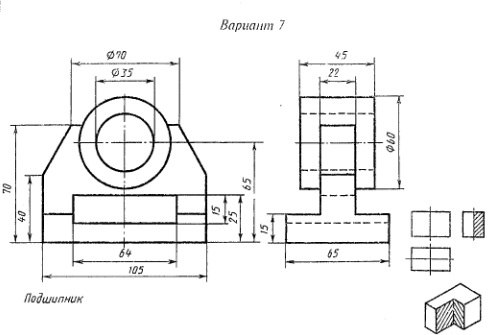

Подшипник. Вариант 7

По двум проекциям построить третью проекцию с применением разрезов, указанных в схеме, изометрическую проекцию учебной модели с вырезом передней четверти. Нанести размеры.

Подшипник. Вариант 7 СКАЧАТЬ

leprisДата: Вторник, 14.03.2023, 16:11 | Сообщение # 8
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline

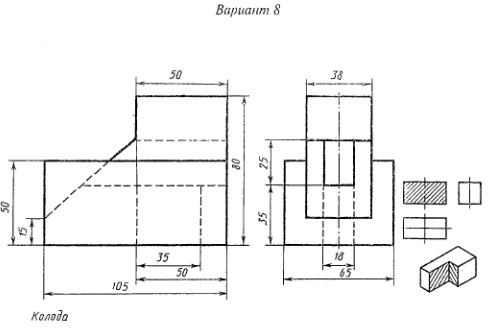

Колода. Вариант 8

По двум проекциям построить третью проекцию с применением разрезов, указанных в схеме, изометрическую проекцию учебной модели с вырезом передней четверти. Нанести размеры.

Колода. Вариант 8 СКАЧАТЬ

leprisДата: Вторник, 14.03.2023, 16:12 | Сообщение # 9
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline

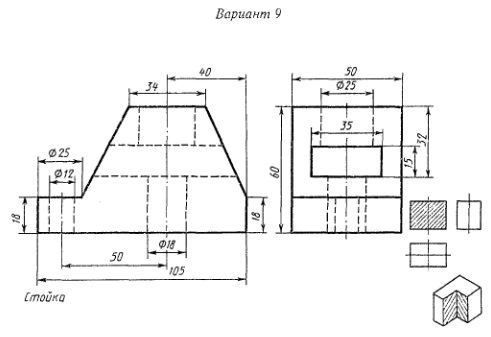

Стойка. Вариант 9

По двум проекциям построить третью проекцию с применением разрезов, указанных в схеме, изометрическую проекцию учебной модели с вырезом передней четверти. Нанести размеры.

Стойка. Вариант 9 СКАЧАТЬ

leprisДата: Вторник, 14.03.2023, 16:13 | Сообщение # 10
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline

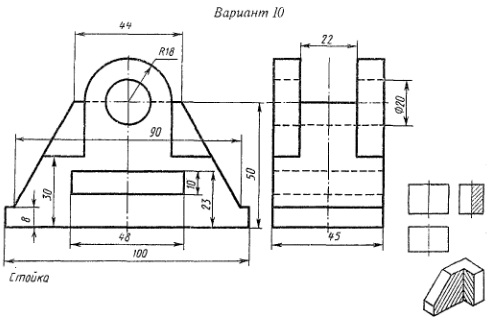

Стойка. Вариант 10

По двум проекциям построить третью проекцию с применением разрезов, указанных в схеме, изометрическую проекцию учебной модели с вырезом передней четверти. Нанести размеры.

Стойка. Вариант 10 СКАЧАТЬ

leprisДата: Среда, 15.03.2023, 15:47 | Сообщение # 11
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline

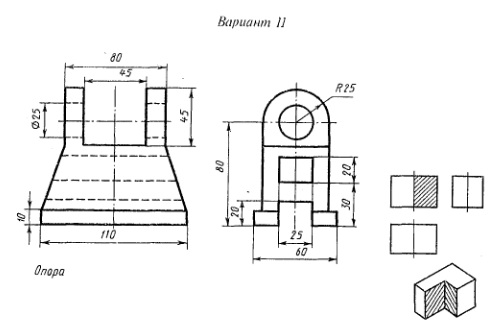

Опора. Вариант 11

По двум проекциям построить третью проекцию с применением разрезов, указанных в схеме, изометрическую проекцию учебной модели с вырезом передней четверти. Нанести размеры.

Опора. Вариант 11 СКАЧАТЬ

leprisДата: Среда, 15.03.2023, 15:48 | Сообщение # 12
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline
Вилка. Вариант 12

По двум проекциям построить третью проекцию с применением разрезов, указанных в схеме, изометрическую проекцию учебной модели с вырезом передней четверти. Нанести размеры.

Вилка. Вариант 12 СКАЧАТЬ

leprisДата: Среда, 15.03.2023, 15:49 | Сообщение # 13
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline

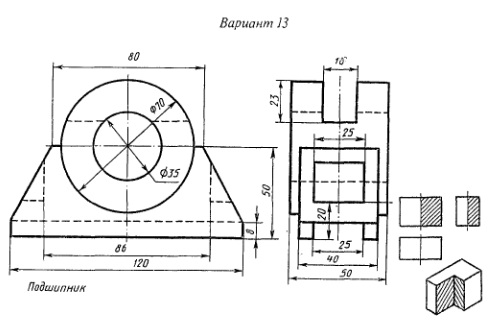

Подшипник. Вариант 13

По двум проекциям построить третью проекцию с применением разрезов, указанных в схеме, изометрическую проекцию учебной модели с вырезом передней четверти. Нанести размеры.

Подшипник. Вариант 13 СКАЧАТЬ

leprisДата: Среда, 15.03.2023, 15:52 | Сообщение # 14
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline

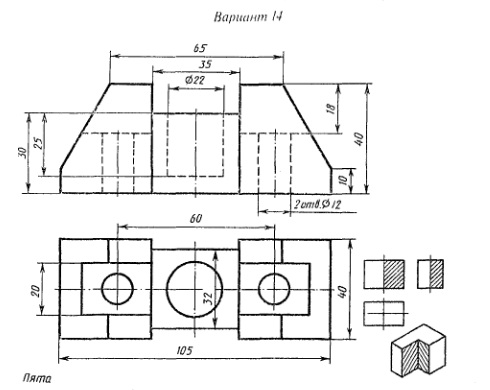

Пята. Вариант 14

По двум проекциям построить третью проекцию с применением разрезов, указанных в схеме, изометрическую проекцию учебной модели с вырезом передней четверти. Нанести размеры.

Пята. Вариант 14 СКАЧАТЬ

leprisДата: Среда, 15.03.2023, 15:53 | Сообщение # 15
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline

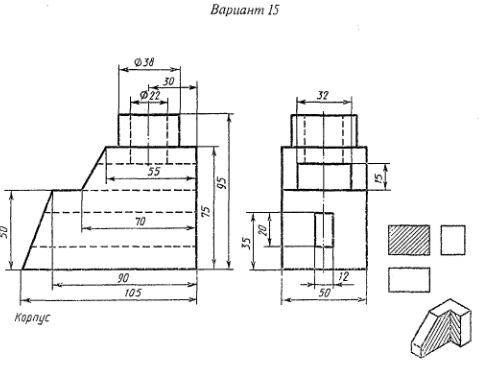

Корпус. Вариант 15

По двум проекциям построить третью проекцию с применением разрезов, указанных в схеме, изометрическую проекцию учебной модели с вырезом передней четверти. Нанести размеры.

Корпус. Вариант 15 СКАЧАТЬ
