Аксонометрическая проекция. Задание 59
leprisДата: Суббота, 29.04.2023, 15:34 | Сообщение # 16
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline

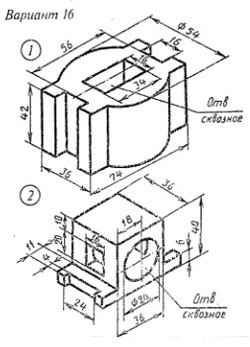

Аксонометрическая проекция. Вариант 16

По аксонометрической проекции модели построить в трех проекциях чертеж.
Задача 1 - с применением фронтального разреза
Задача 2 - с применением горизонтального разреза.

Аксонометрическая проекция. Вариант 16 СКАЧАТЬ

leprisДата: Суббота, 29.04.2023, 15:36 | Сообщение # 17
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline

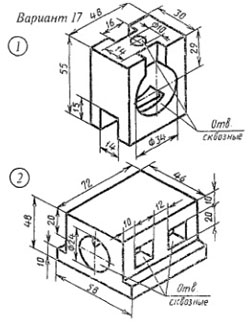

Аксонометрическая проекция. Вариант 17

По аксонометрической проекции модели построить в трех проекциях чертеж.
Задача 1 - с применением фронтального разреза
Задача 2 - с применением горизонтального разреза.

Аксонометрическая проекция. Вариант 17 СКАЧАТЬ

leprisДата: Суббота, 29.04.2023, 15:37 | Сообщение # 18
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline

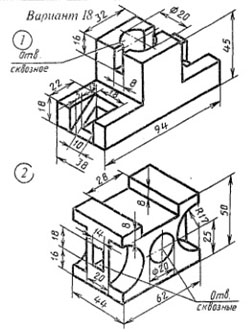

Аксонометрическая проекция. Вариант 18

По аксонометрической проекции модели построить в трех проекциях чертеж.
Задача 1 - с применением фронтального разреза
Задача 2 - с применением горизонтального разреза.

Аксонометрическая проекция. Вариант 18 СКАЧАТЬ

leprisДата: Суббота, 29.04.2023, 16:17 | Сообщение # 19
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline

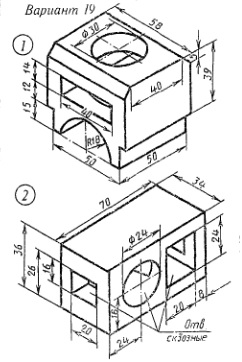

Аксонометрическая проекция. Вариант 19

По аксонометрической проекции модели построить в трех проекциях чертеж.
Задача 1 - с применением фронтального разреза
Задача 2 - с применением горизонтального разреза.

Аксонометрическая проекция. Вариант 19 СКАЧАТЬ

leprisДата: Суббота, 29.04.2023, 16:18 | Сообщение # 20
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline

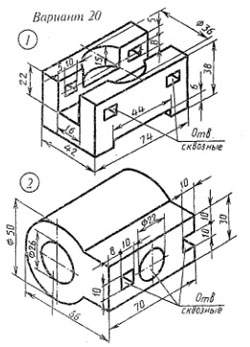

Аксонометрическая проекция. Вариант 20

По аксонометрической проекции модели построить в трех проекциях чертеж.
Задача 1 - с применением фронтального разреза
Задача 2 - с применением горизонтального разреза.

Аксонометрическая проекция. Вариант 20 СКАЧАТЬ

leprisДата: Суббота, 29.04.2023, 16:19 | Сообщение # 21
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline

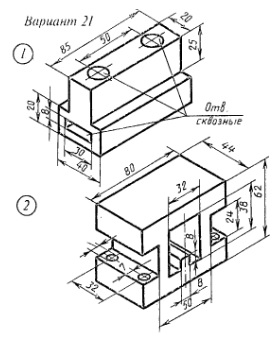

Аксонометрическая проекция. Вариант 21

По аксонометрической проекции модели построить в трех проекциях чертеж.
Задача 1 - с применением фронтального разреза
Задача 2 - с применением горизонтального разреза.

Аксонометрическая проекция. Вариант 21 СКАЧАТЬ

leprisДата: Суббота, 29.04.2023, 16:20 | Сообщение # 22
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline

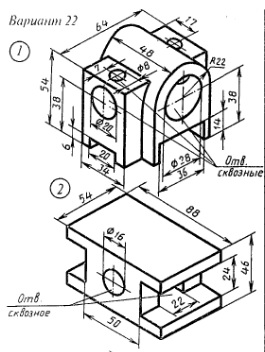

Аксонометрическая проекция. Вариант 22

По аксонометрической проекции модели построить в трех проекциях чертеж.
Задача 1 - с применением фронтального разреза
Задача 2 - с применением горизонтального разреза.

Аксонометрическая проекция. Вариант 22 СКАЧАТЬ

leprisДата: Суббота, 29.04.2023, 16:22 | Сообщение # 23
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline

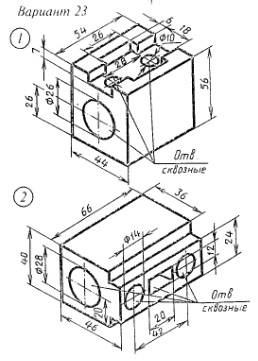

Аксонометрическая проекция. Вариант 23

По аксонометрической проекции модели построить в трех проекциях чертеж.
Задача 1 - с применением фронтального разреза
Задача 2 - с применением горизонтального разреза.

Аксонометрическая проекция. Вариант 23 СКАЧАТЬ

leprisДата: Суббота, 29.04.2023, 16:25 | Сообщение # 24
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline

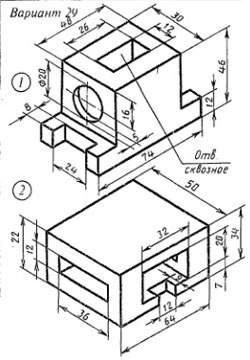

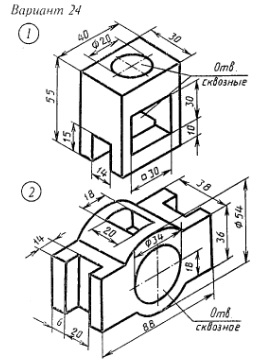

Аксонометрическая проекция. Вариант 24

По аксонометрической проекции модели построить в трех проекциях чертеж.
Задача 1 - с применением фронтального разреза
Задача 2 - с применением горизонтального разреза.

Аксонометрическая проекция. Вариант 24 СКАЧАТЬ

leprisДата: Суббота, 29.04.2023, 16:26 | Сообщение # 25
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline

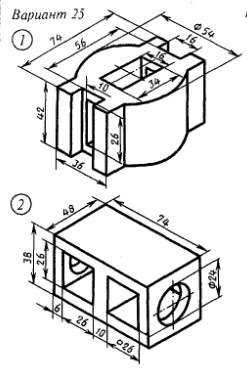

Аксонометрическая проекция. Вариант 25

По аксонометрической проекции модели построить в трех проекциях чертеж.
Задача 1 - с применением фронтального разреза
Задача 2 - с применением горизонтального разреза.

Аксонометрическая проекция. Вариант 25 СКАЧАТЬ

leprisДата: Суббота, 29.04.2023, 16:28 | Сообщение # 26
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline
Аксонометрическая проекция. Вариант 26

По аксонометрической проекции модели построить в трех проекциях чертеж.
Задача 1 - с применением фронтального разреза
Задача 2 - с применением горизонтального разреза.

Аксонометрическая проекция. Вариант 26 СКАЧАТЬ

leprisДата: Суббота, 29.04.2023, 16:29 | Сообщение # 27
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline

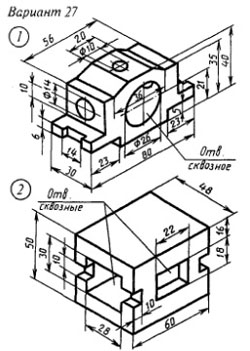

Аксонометрическая проекция. Вариант 27

По аксонометрической проекции модели построить в трех проекциях чертеж.
Задача 1 - с применением фронтального разреза
Задача 2 - с применением горизонтального разреза.

Аксонометрическая проекция. Вариант 27 СКАЧАТЬ

leprisДата: Суббота, 29.04.2023, 16:30 | Сообщение # 28
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline

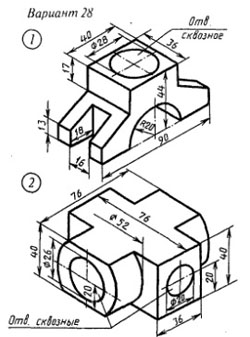

Аксонометрическая проекция. Вариант 28

По аксонометрической проекции модели построить в трех проекциях чертеж.
Задача 1 - с применением фронтального разреза
Задача 2 - с применением горизонтального разреза.

Аксонометрическая проекция. Вариант 28 СКАЧАТЬ

leprisДата: Суббота, 29.04.2023, 16:31 | Сообщение # 29
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline
Аксонометрическая проекция. Вариант 29

По аксонометрической проекции модели построить в трех проекциях чертеж.
Задача 1 - с применением фронтального разреза
Задача 2 - с применением горизонтального разреза.

Аксонометрическая проекция. Вариант 29 СКАЧАТЬ

leprisДата: Суббота, 29.04.2023, 16:32 | Сообщение # 30
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline

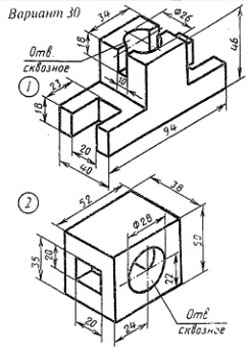

Аксонометрическая проекция. Вариант 30

По аксонометрической проекции модели построить в трех проекциях чертеж.
Задача 1 - с применением фронтального разреза
Задача 2 - с применением горизонтального разреза.

Аксонометрическая проекция. Вариант 30 СКАЧАТЬ
