Аксонометрическая проекция. Задание 59
| |
| lepris | Дата: Суббота, 29.04.2023, 15:16 | Сообщение # 1 |
 Генералиссимус
Группа: Администраторы
Сообщений: 3557
Статус: Offline

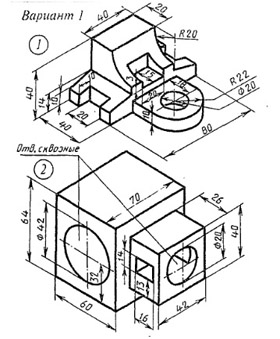

| Аксонометрическая проекция. Вариант 1
По аксонометрической проекции модели построить в трех проекциях чертеж.
Задача 1 - с применением профильного разреза
Задача 2 - с применением горизонтального разреза.
Аксонометрическая проекция. Вариант 1 СКАЧАТЬ
|
| |
|
|
| lepris | Дата: Суббота, 29.04.2023, 15:17 | Сообщение # 2 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3557
Статус: Offline

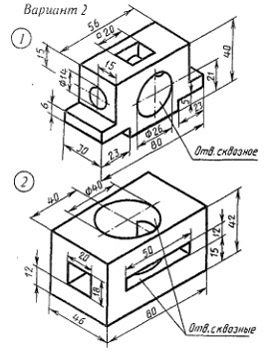

| Аксонометрическая проекция. Вариант 2
По аксонометрической проекции модели построить в трех проекциях чертеж.
Задача 1 - с применением профильного разреза
Задача 2 - с применением горизонтального разреза.
Аксонометрическая проекция. Вариант 2 СКАЧАТЬ
|
| |
|
|
| lepris | Дата: Суббота, 29.04.2023, 15:18 | Сообщение # 3 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3557
Статус: Offline

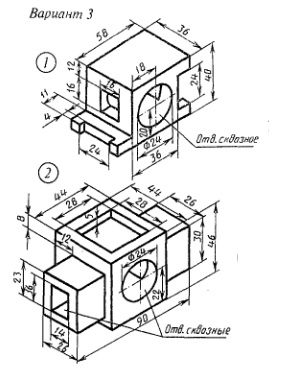

| Аксонометрическая проекция. Вариант 3
По аксонометрической проекции модели построить в трех проекциях чертеж.
Задача 1 - с применением профильного разреза
Задача 2 - с применением горизонтального разреза.
Аксонометрическая проекция. Вариант 3 СКАЧАТЬ
|
| |
|
|
| lepris | Дата: Суббота, 29.04.2023, 15:19 | Сообщение # 4 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3557
Статус: Offline

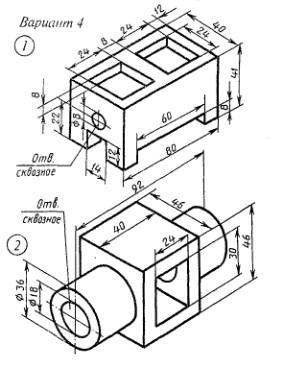

| Аксонометрическая проекция. Вариант 4
По аксонометрической проекции модели построить в трех проекциях чертеж.
Задача 1 - с применением профильного разреза
Задача 2 - с применением горизонтального разреза.
Аксонометрическая проекция. Вариант 4 СКАЧАТЬ
|
| |
|
|
| lepris | Дата: Суббота, 29.04.2023, 15:21 | Сообщение # 5 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3557
Статус: Offline

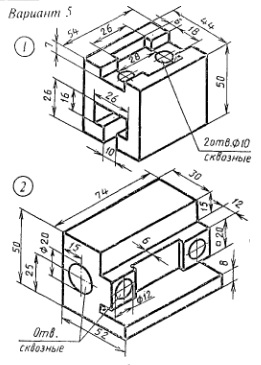

| Аксонометрическая проекция. Вариант 5
По аксонометрической проекции модели построить в трех проекциях чертеж.
Задача 1 - с применением профильного разреза
Задача 2 - с применением горизонтального разреза.
Аксонометрическая проекция. Вариант 5 СКАЧАТЬ
|
| |
|
|
| lepris | Дата: Суббота, 29.04.2023, 15:22 | Сообщение # 6 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3557
Статус: Offline

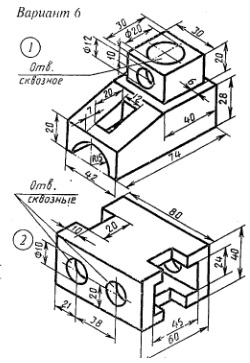

| Аксонометрическая проекция. Вариант 6
По аксонометрической проекции модели построить в трех проекциях чертеж.
Задача 1 - с применением фронтального разреза
Задача 2 - с применением горизонтального разреза.
Аксонометрическая проекция. Вариант 6 СКАЧАТЬ
|
| |
|
|
| lepris | Дата: Суббота, 29.04.2023, 15:24 | Сообщение # 7 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3557
Статус: Offline

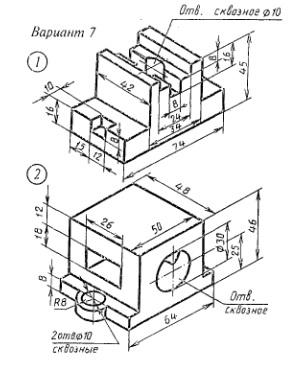

| Аксонометрическая проекция. Вариант 7
По аксонометрической проекции модели построить в трех проекциях чертеж.
Задача 1 - с применением фронтального разреза
Задача 2 - с применением горизонтального разреза.
Аксонометрическая проекция. Вариант 7 СКАЧАТЬ
|
| |
|
|
| lepris | Дата: Суббота, 29.04.2023, 15:25 | Сообщение # 8 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3557
Статус: Offline

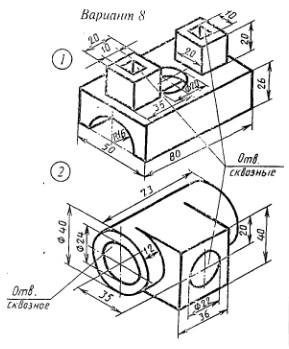

| Аксонометрическая проекция. Вариант 8
По аксонометрической проекции модели построить в трех проекциях чертеж.
Задача 1 - с применением фронтального разреза
Задача 2 - с применением горизонтального разреза.
Аксонометрическая проекция. Вариант 8 СКАЧАТЬ
|
| |
|
|
| lepris | Дата: Суббота, 29.04.2023, 15:26 | Сообщение # 9 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3557
Статус: Offline

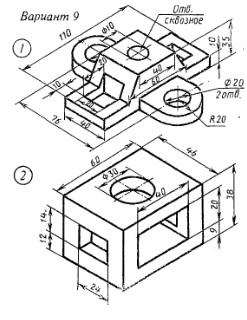

| Аксонометрическая проекция. Вариант 9
По аксонометрической проекции модели построить в трех проекциях чертеж.
Задача 1 - с применением фронтального разреза
Задача 2 - с применением горизонтального разреза.
Аксонометрическая проекция. Вариант 9 СКАЧАТЬ
|
| |
|
|
| lepris | Дата: Суббота, 29.04.2023, 15:27 | Сообщение # 10 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3557
Статус: Offline

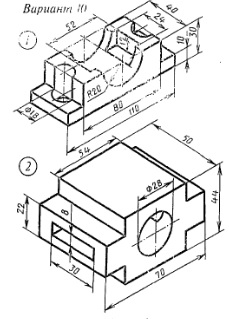

| Аксонометрическая проекция. Вариант 10
По аксонометрической проекции модели построить в трех проекциях чертеж.
Задача 1 - с применением фронтального разреза
Задача 2 - с применением горизонтального разреза.
Аксонометрическая проекция. Вариант 10 СКАЧАТЬ
|
| |
|
|
| lepris | Дата: Суббота, 29.04.2023, 15:28 | Сообщение # 11 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3557
Статус: Offline

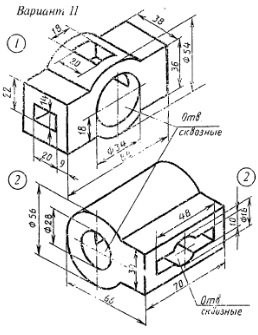

| Аксонометрическая проекция. Вариант 11
По аксонометрической проекции модели построить в трех проекциях чертеж.
Задача 1 - с применением фронтального разреза
Задача 2 - с применением горизонтального разреза.
Аксонометрическая проекция. Вариант 11 СКАЧАТЬ
|
| |
|
|
| lepris | Дата: Суббота, 29.04.2023, 15:29 | Сообщение # 12 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3557
Статус: Offline

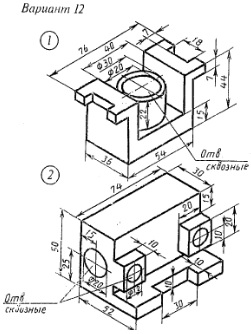

| Аксонометрическая проекция. Вариант 12
По аксонометрической проекции модели построить в трех проекциях чертеж.
Задача 1 - с применением фронтального разреза
Задача 2 - с применением горизонтального разреза.
Аксонометрическая проекция. Вариант 12 СКАЧАТЬ
|
| |
|
|
| lepris | Дата: Суббота, 29.04.2023, 15:30 | Сообщение # 13 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3557
Статус: Offline

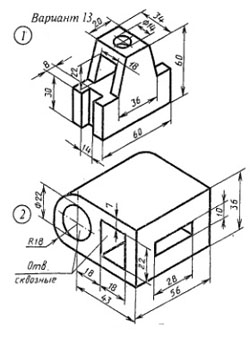

| Аксонометрическая проекция. Вариант 13
По аксонометрической проекции модели построить в трех проекциях чертеж.
Задача 1 - с применением фронтального разреза
Задача 2 - с применением горизонтального разреза.
Аксонометрическая проекция. Вариант 13 СКАЧАТЬ
|
| |
|
|
| lepris | Дата: Суббота, 29.04.2023, 15:32 | Сообщение # 14 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3557
Статус: Offline

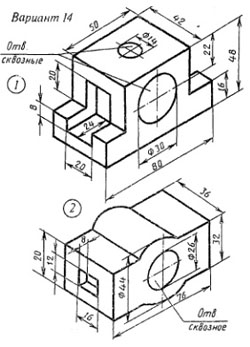

| Аксонометрическая проекция. Вариант 14
По аксонометрической проекции модели построить в трех проекциях чертеж.
Задача 1 - с применением фронтального разреза
Задача 2 - с применением горизонтального разреза.
Аксонометрическая проекция. Вариант 14 СКАЧАТЬ
|
| |
|
|
| lepris | Дата: Суббота, 29.04.2023, 15:33 | Сообщение # 15 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3557
Статус: Offline

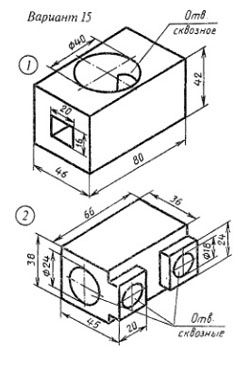

| Аксонометрическая проекция. Вариант 15
По аксонометрической проекции модели построить в трех проекциях чертеж.
Задача 1 - с применением фронтального разреза
Задача 2 - с применением горизонтального разреза.
Аксонометрическая проекция. Вариант 15 СКАЧАТЬ
|
| |
|
|
|
