Сечение, разрез. Задание 64
leprisДата: Суббота, 29.04.2023, 19:14 | Сообщение # 1
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline

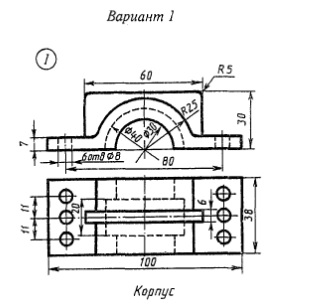

Корпус Вариант 1 Задание 64

Соединить половину фронтального разреза с половиной вида спереди.

Корпус Вариант 1 СКАЧАТЬ

leprisДата: Суббота, 29.04.2023, 19:15 | Сообщение # 2
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline

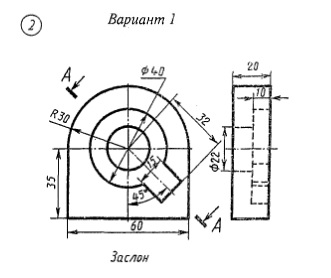

Заслон Вариант 1 Задание 64

Заменить вид слева разрезом А-А.

Заслон Вариант 1 СКАЧАТЬ

leprisДата: Суббота, 29.04.2023, 19:16 | Сообщение # 3
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline

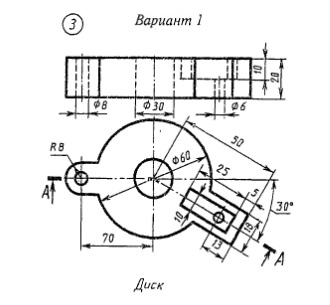

Диск Вариант 1 Задание 64

Заменить вид спереди разрезом А-А.

Диск Вариант 1 СКАЧАТЬ

leprisДата: Суббота, 29.04.2023, 19:17 | Сообщение # 4
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline

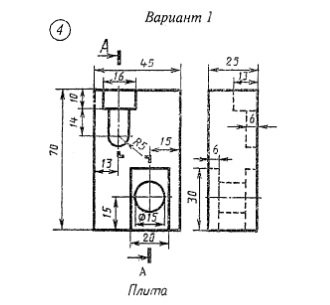

Плита Вариант 1 Задание 64

Заменить вид слева разрезом А-А.

Плита Вариант 1 СКАЧАТЬ

leprisДата: Суббота, 29.04.2023, 19:28 | Сообщение # 5
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline

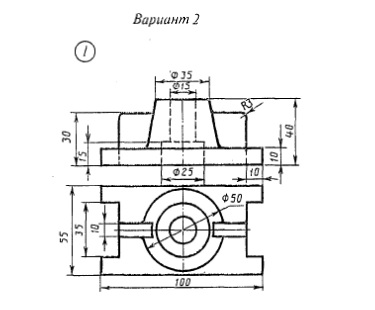

Стойка Вариант 2 Задание 64

Соединить половину фронтального разреза с половиной вида спереди.

Стойка Вариант 2 СКАЧАТЬ

leprisДата: Суббота, 29.04.2023, 19:29 | Сообщение # 6
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline

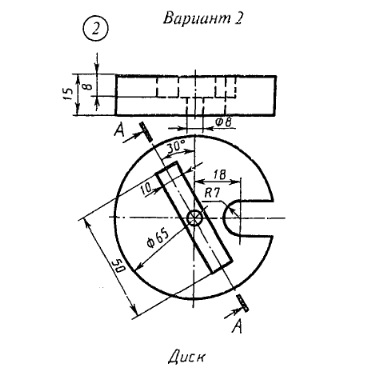

Диск Вариант 2 Задание 64

Заменить вид спереди разрезом А-А.

Диск Вариант 2 СКАЧАТЬ

leprisДата: Суббота, 29.04.2023, 19:30 | Сообщение # 7
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline

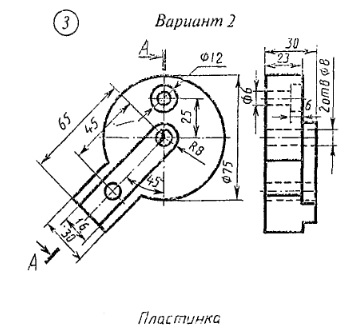

Пластинка Вариант 2 Задание 64

Заменить вид слева разрезом А-А.

Пластинка Вариант 2 СКАЧАТЬ

leprisДата: Суббота, 29.04.2023, 19:31 | Сообщение # 8
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline

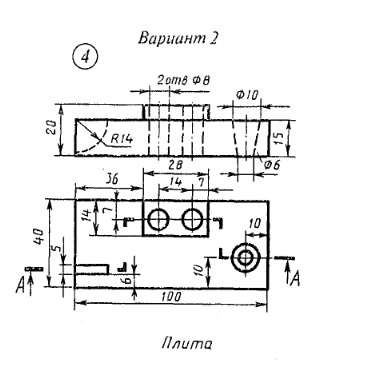

Плита Вариант 2 Задание 64

Заменить вид спереди разрезом А-А.

Плита Вариант 2 СКАЧАТЬ

leprisДата: Воскресенье, 30.04.2023, 10:08 | Сообщение # 9
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline

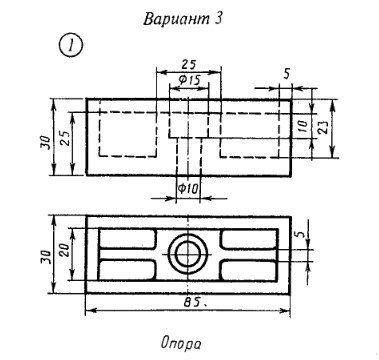

Опора Вариант 3 Задание 64

Соединить половину фронтального разреза с половиной вида спереди.

Опора Вариант 3 СКАЧАТЬ

leprisДата: Воскресенье, 30.04.2023, 10:09 | Сообщение # 10
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline
Стойка Вариант 3 Задание 64

Заменить вид сверху разрезом А-А.

Стойка Вариант 3 СКАЧАТЬ

leprisДата: Воскресенье, 30.04.2023, 10:13 | Сообщение # 11
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline
Угольник Вариант 3 Задание 64

Заменить вид слева разрезом А-А.

Угольник Вариант 3 СКАЧАТЬ

leprisДата: Воскресенье, 30.04.2023, 10:14 | Сообщение # 12
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline
Плита Вариант 3 Задание 64

Заменить вид спереди разрезом А-А.

Плита Вариант 3 СКАЧАТЬ

leprisДата: Воскресенье, 30.04.2023, 10:15 | Сообщение # 13
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline

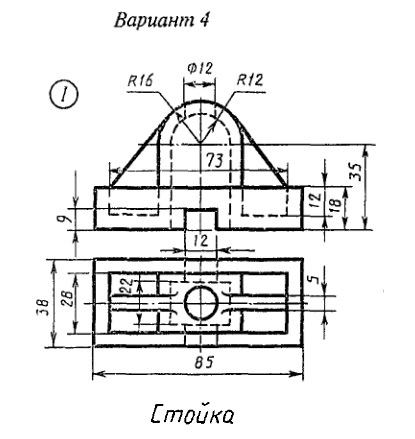

Стойка Вариант 4 Задание 64

Соединить половину фронтального разреза с половиной вида спереди.

Стойка Вариант 4 СКАЧАТЬ

leprisДата: Воскресенье, 30.04.2023, 10:16 | Сообщение # 14
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline
Планка Вариант 4 Задание 64

Заменить вид слева разрезом А-А.

Планка Вариант 4 СКАЧАТЬ

leprisДата: Воскресенье, 30.04.2023, 10:17 | Сообщение # 15
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline
Скоба Вариант 4 Задание 64

Заменить вид спереди разрезом А-А.

Скоба Вариант 4 СКАЧАТЬ
