Разрез. Задание 66
| |
| lepris | Дата: Воскресенье, 07.05.2023, 06:51 | Сообщение # 16 |
 Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

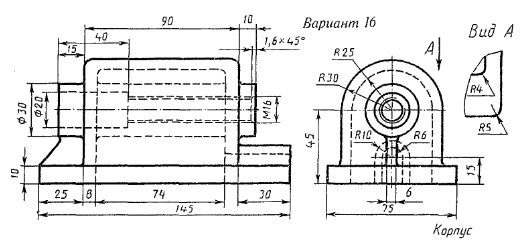

| Корпус Вариант 16 Задание 66
По приведенным изображениям детали построить вид сверху и выполнить необходимые разрезы.
Корпус Вариант 16 Задание 66 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Воскресенье, 07.05.2023, 06:52 | Сообщение # 17 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

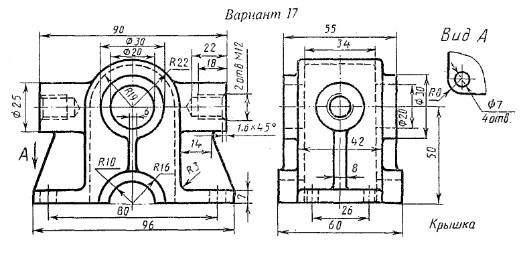

| Крышка Вариант 17 Задание 66
По приведенным изображениям детали построить вид сверху и выполнить необходимые разрезы.
Крышка Вариант 17 Задание 66 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Воскресенье, 07.05.2023, 06:53 | Сообщение # 18 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

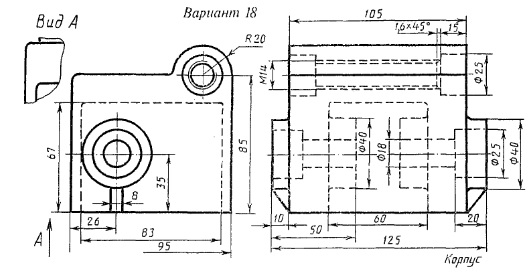

| Корпус Вариант 18 Задание 66
По приведенным изображениям детали построить вид сверху и выполнить необходимые разрезы.
Корпус Вариант 18 Задание 66 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Воскресенье, 07.05.2023, 06:54 | Сообщение # 19 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

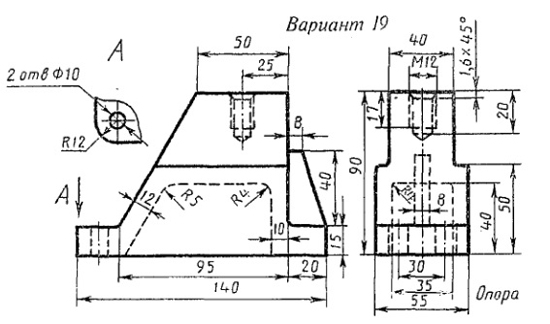

| Опора Вариант 19 Задание 66
По приведенным изображениям детали построить вид сверху и выполнить необходимые разрезы.
Опора Вариант 19 Задание 66 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Воскресенье, 07.05.2023, 06:55 | Сообщение # 20 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

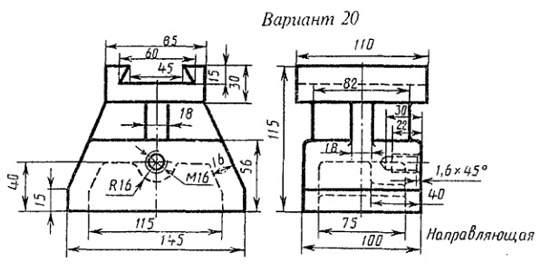

| Направляющая Вариант 20 Задание 66
По приведенным изображениям детали построить вид сверху и выполнить необходимые разрезы.
Направляющая Вариант 20 Задание 66 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Воскресенье, 07.05.2023, 06:56 | Сообщение # 21 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

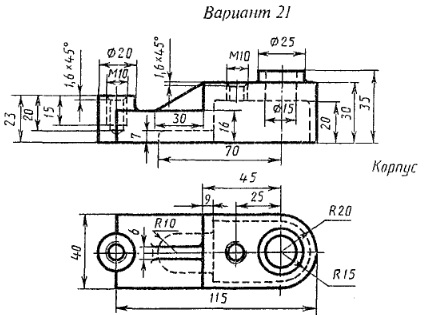

| Корпус Вариант 21 Задание 66
По приведенным изображениям детали построить вид слева и выполнить необходимые разрезы.
Корпус Вариант 21 Задание 66 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Воскресенье, 07.05.2023, 06:57 | Сообщение # 22 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

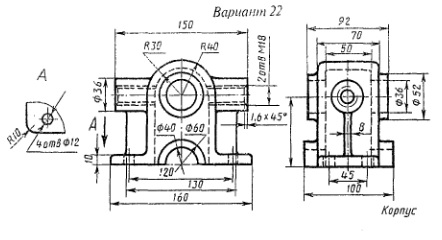

| Корпус Вариант 22 Задание 66
По приведенным изображениям детали построить вид сверху и выполнить необходимые разрезы.
Корпус Вариант 22 Задание 66 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Воскресенье, 07.05.2023, 07:00 | Сообщение # 23 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

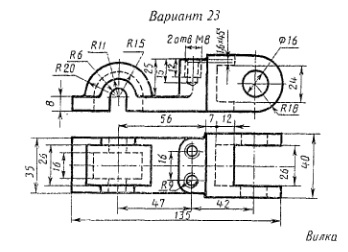

| Вилка Вариант 23 Задание 66
По приведенным изображениям детали построить вид слева и выполнить необходимые разрезы.
Вилка Вариант 23 Задание 66 СКАЧАТЬ
Вилка. Вариант 23 t-flex
|
| |
| |
| lepris | Дата: Воскресенье, 07.05.2023, 07:01 | Сообщение # 24 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

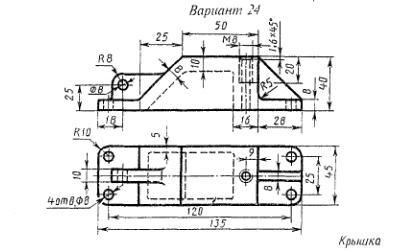

| Крышка Вариант 24 Задание 66
По приведенным изображениям детали построить вид слева и выполнить необходимые разрезы.
Крышка Вариант 24 Задание 66 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Воскресенье, 07.05.2023, 07:02 | Сообщение # 25 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

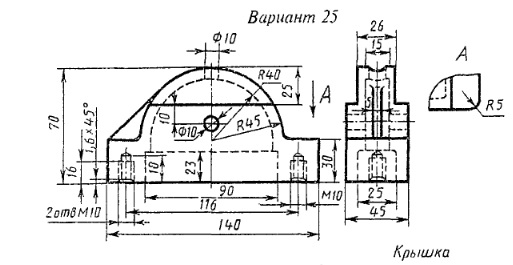

| Крышка Вариант 25 Задание 66
По приведенным изображениям детали построить вид сверху и выполнить необходимые разрезы.
Крышка Вариант 25 Задание 66 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Воскресенье, 07.05.2023, 07:03 | Сообщение # 26 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

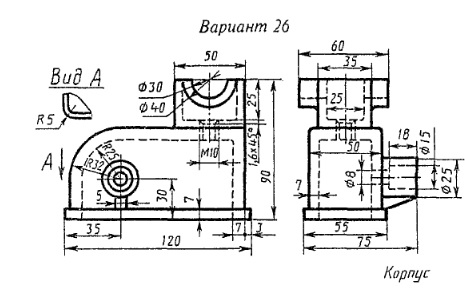

| Корпус Вариант 26 Задание 66
По приведенным изображениям детали построить вид сверху и выполнить необходимые разрезы.
Корпус Вариант 26 Задание 66 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Воскресенье, 07.05.2023, 07:04 | Сообщение # 27 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline
| Плита Вариант 27 Задание 66
По приведенным изображениям детали построить вид слева и выполнить необходимые разрезы.
Плита Вариант 27 Задание 66 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Воскресенье, 07.05.2023, 07:05 | Сообщение # 28 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

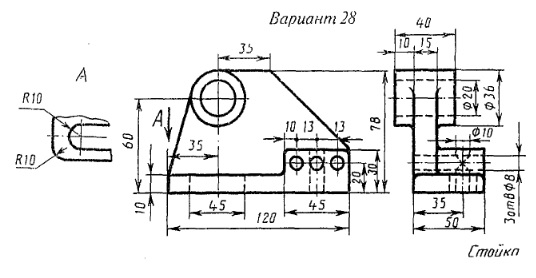

| Стойка Вариант 28 Задание 66
По приведенным изображениям детали построить вид сверху и выполнить необходимые разрезы.
Стойка Вариант 28 Задание 66 СКАЧАТЬ
Стойка. Вариант 28 t-flex
|
| |
| |
| lepris | Дата: Воскресенье, 07.05.2023, 07:06 | Сообщение # 29 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

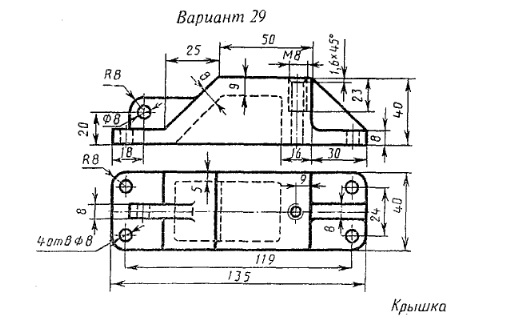

| Крышка Вариант 29 Задание 66
По приведенным изображениям детали построить вид слева и выполнить необходимые разрезы.
Крышка Вариант 29 Задание 66 СКАЧАТЬ
Крышка. Вариант 29 t-flex
|
| |
| |
| lepris | Дата: Воскресенье, 07.05.2023, 07:07 | Сообщение # 30 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

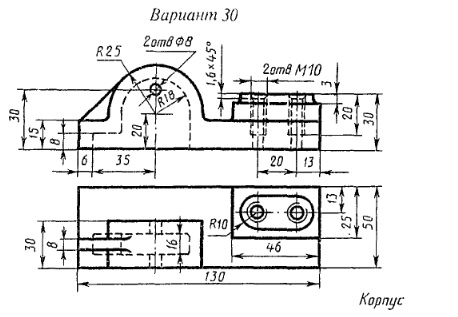

| Корпус Вариант 30 Задание 66
По приведенным изображениям детали построить вид слева и выполнить необходимые разрезы.
Корпус Вариант 30 Задание 66 СКАЧАТЬ
|
| |
| |
|
