Соединения болтом. Задание 69
leprisДата: Воскресенье, 07.05.2023, 11:35 | Сообщение # 1
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline

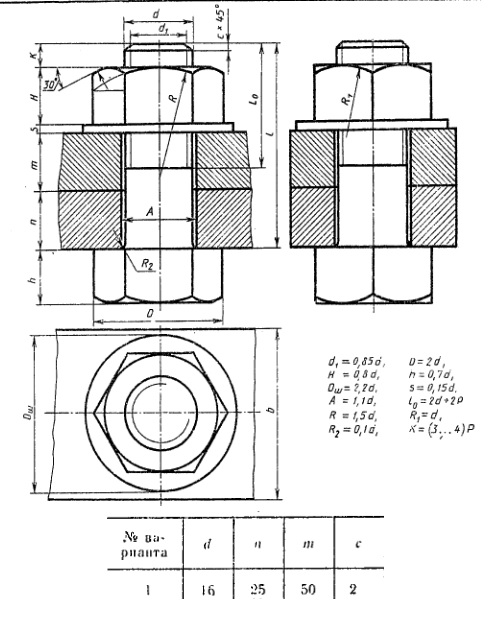

Соединение болтом. Вариант 1

Задание 69

Пользуясь приведёнными условными соотношениями, построить изображения соединения деталей болтом. Размер L подобрать по ГОСТ 7798-70 так, чтобы обеспечить указанное значение К.
Данные:
d=16 мм
n=25 мм
m=50 мм
c=2 мм

Соединение деталей болтом. Вариант 1 СКАЧАТЬ

leprisДата: Воскресенье, 07.05.2023, 11:36 | Сообщение # 2
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline

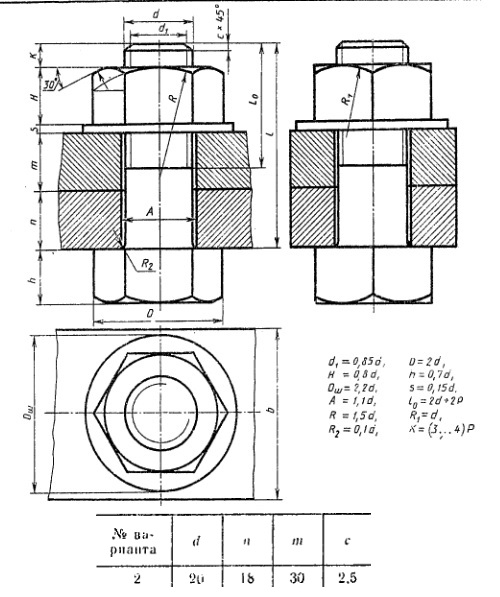

Соединение болтом Вариант 2

Задание 69

Пользуясь приведёнными условными соотношениями, построить изображения соединения деталей болтом. Размер L подобрать по ГОСТ 7798-70 так, чтобы обеспечить указанное значение К.
Данные:
d=20 мм
n=18 мм
m=30 мм
c=2,5 мм

Соединение деталей болтом Вариант 2 СКАЧАТЬ

leprisДата: Воскресенье, 07.05.2023, 11:37 | Сообщение # 3
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline

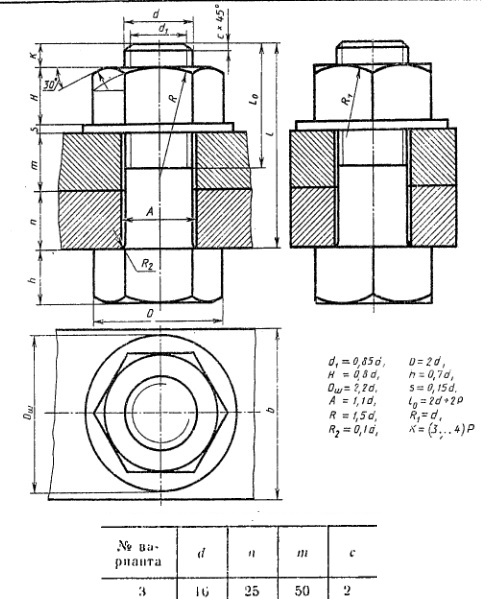

Соединение болтом Вариант 3

Задание 69

Пользуясь приведёнными условными соотношениями, построить изображения соединения деталей болтом. Размер L подобрать по ГОСТ 7798-70 так, чтобы обеспечить указанное значение К.
Данные:
d=16 мм
n=25 мм
m=50 мм
c=2 мм

Соединение деталей болтом Вариант 3 СКАЧАТЬ

leprisДата: Воскресенье, 07.05.2023, 11:38 | Сообщение # 4
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline
Соединение болтом Вариант 4

Задание 69

Пользуясь приведёнными условными соотношениями, построить изображения соединения деталей болтом. Размер L подобрать по ГОСТ 7798-70 так, чтобы обеспечить указанное значение К.
Данные:
d=24 мм
n=16 мм
m=40 мм
c=2,5 мм

Соединение деталей болтом Вариант 4 СКАЧАТЬ

leprisДата: Воскресенье, 07.05.2023, 11:40 | Сообщение # 5
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline

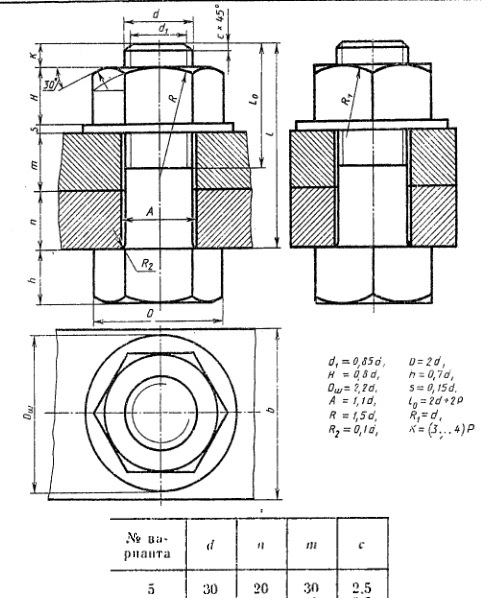

Соединение болтом Вариант 5

Задание 69

Пользуясь приведёнными условными соотношениями, построить изображения соединения деталей болтом. Размер L подобрать по ГОСТ 7798-70 так, чтобы обеспечить указанное значение К.
Данные:
d=30 мм
n=20 мм
m=30 мм
c=2,5 мм

Соединение деталей болтом Вариант 5 СКАЧАТЬ

leprisДата: Воскресенье, 07.05.2023, 11:41 | Сообщение # 6
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline

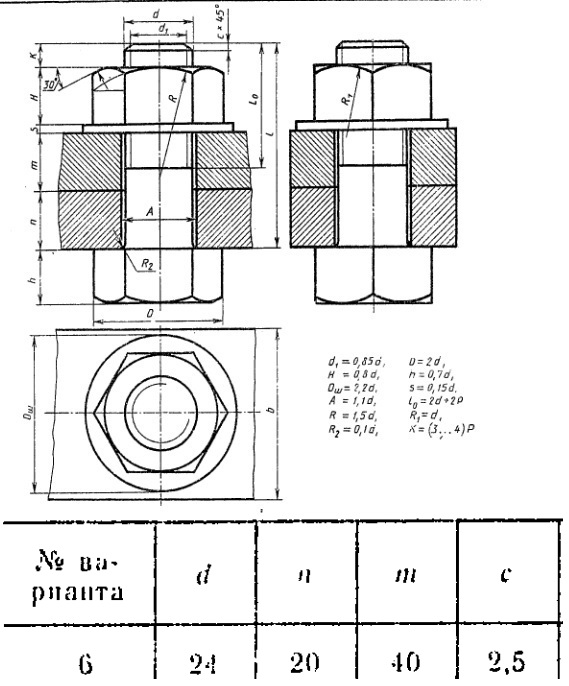

Соединение болтом Вариант 6

Задание 69

Пользуясь приведёнными условными соотношениями, построить изображения соединения деталей болтом. Размер L подобрать по ГОСТ 7798-70 так, чтобы обеспечить указанное значение К.
Данные:
d=24 мм
n=20 мм
m=40 мм
c=2,5 мм

Соединение деталей болтом Вариант 6 СКАЧАТЬ

leprisДата: Воскресенье, 07.05.2023, 11:42 | Сообщение # 7
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline

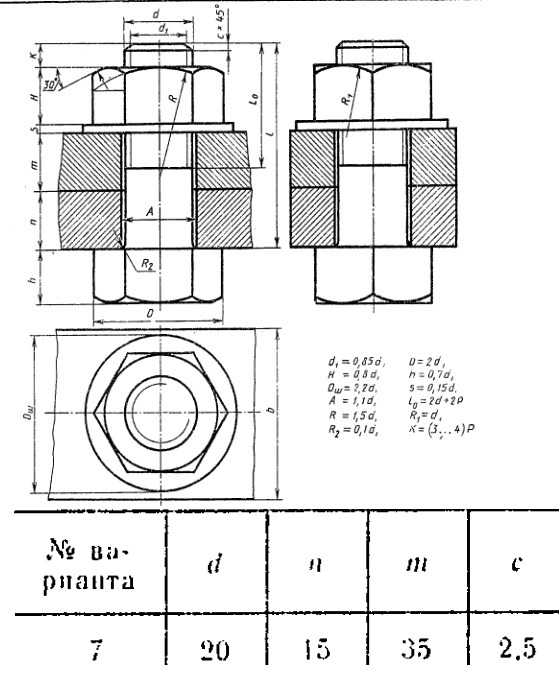

Соединение болтом Вариант 7

Задание 69

Пользуясь приведёнными условными соотношениями, построить изображения соединения деталей болтом. Размер L подобрать по ГОСТ 7798-70 так, чтобы обеспечить указанное значение К.
Данные:
d=20 мм
n=15 мм
m=35 мм
c=2,5 мм

Соединение деталей болтом Вариант 7 СКАЧАТЬ

leprisДата: Воскресенье, 07.05.2023, 11:43 | Сообщение # 8
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline

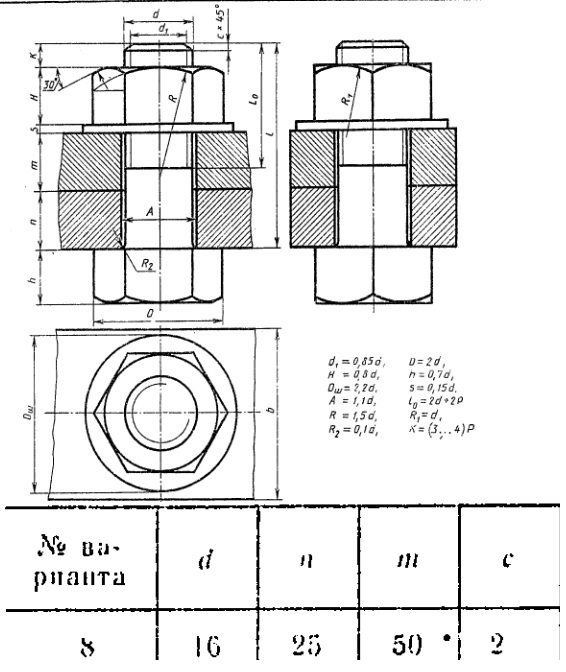

Соединение болтом Вариант 8

Задание 69

Пользуясь приведёнными условными соотношениями, построить изображения соединения деталей болтом. Размер L подобрать по ГОСТ 7798-70 так, чтобы обеспечить указанное значение К.
Данные:
d=16 мм
n=25 мм
m=50 мм
c=2 мм

Соединение деталей болтом Вариант 8 СКАЧАТЬ

leprisДата: Воскресенье, 07.05.2023, 11:44 | Сообщение # 9
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline
Соединение болтом Вариант 9

Задание 69

Пользуясь приведёнными условными соотношениями, построить изображения соединения деталей болтом. Размер L подобрать по ГОСТ 7798-70 так, чтобы обеспечить указанное значение К.
Данные:
d=24 мм
n=24 мм
m=30 мм
c=2,5 мм

Соединение деталей болтом Вариант 9 СКАЧАТЬ

leprisДата: Воскресенье, 07.05.2023, 11:45 | Сообщение # 10
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline

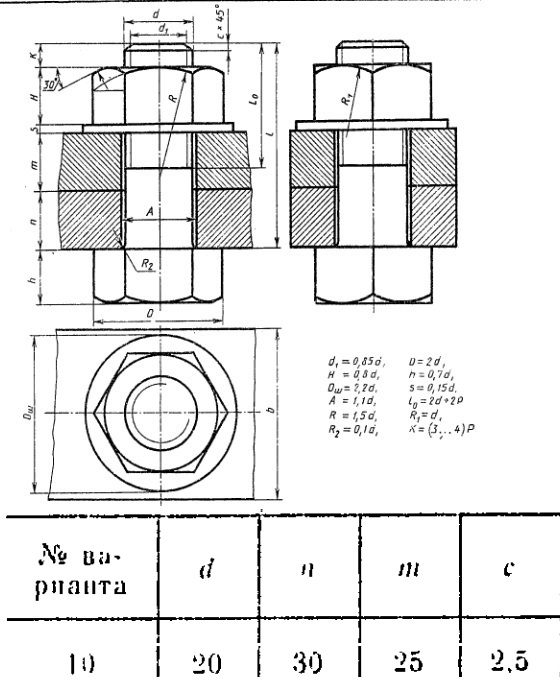

Соединение болтом Вариант 10

Задание 69

Пользуясь приведёнными условными соотношениями, построить изображения соединения деталей болтом. Размер L подобрать по ГОСТ 7798-70 так, чтобы обеспечить указанное значение К.
Данные:
d=20 мм
n=30 мм
m=25 мм
c=2,5 мм

Соединение деталей болтом Вариант 10 СКАЧАТЬ

leprisДата: Воскресенье, 07.05.2023, 11:46 | Сообщение # 11
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline

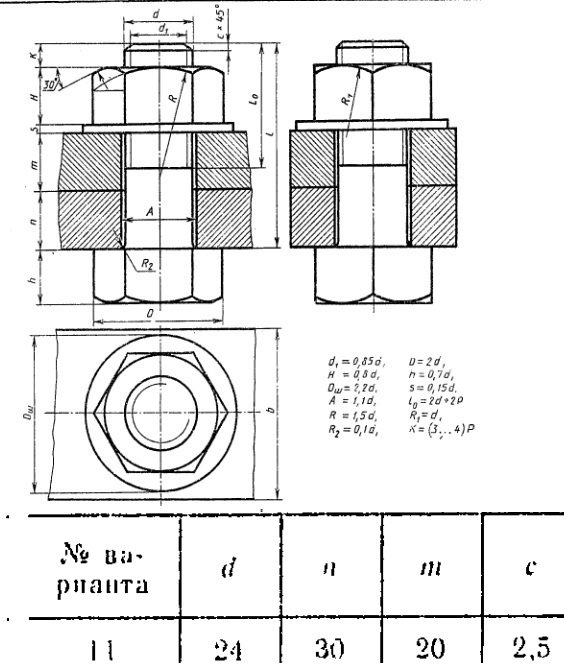

Соединение болтом Вариант 11

Задание 69

Пользуясь приведёнными условными соотношениями, построить изображения соединения деталей болтом. Размер L подобрать по ГОСТ 7798-70 так, чтобы обеспечить указанное значение К.
Данные:
d=24 мм
n=30 мм
m=20 мм
c=2,5 мм

Соединение деталей болтом Вариант 11 СКАЧАТЬ

leprisДата: Воскресенье, 07.05.2023, 11:47 | Сообщение # 12
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline

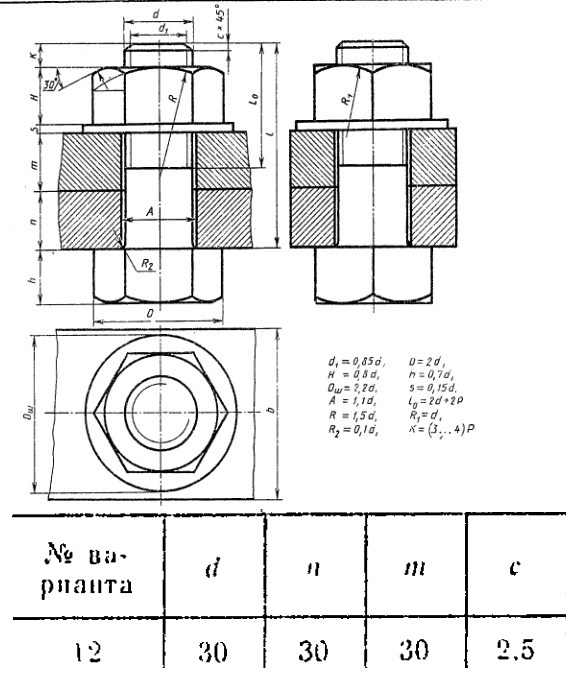

Соединение болтом Вариант 12

Задание 69

Пользуясь приведёнными условными соотношениями, построить изображения соединения деталей болтом. Размер L подобрать по ГОСТ 7798-70 так, чтобы обеспечить указанное значение К.
Данные:
d=30 мм
n=30 мм
m=30 мм
c=2,5 мм

Соединение деталей болтом Вариант 12 СКАЧАТЬ

leprisДата: Воскресенье, 07.05.2023, 12:17 | Сообщение # 13
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline

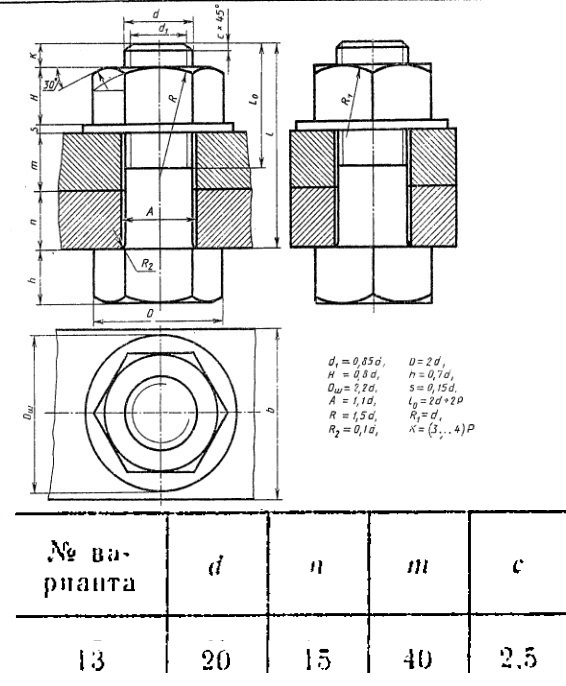

Соединение болтом Вариант 13

Задание 69

Пользуясь приведёнными условными соотношениями, построить изображения соединения деталей болтом. Размер L подобрать по ГОСТ 7798-70 так, чтобы обеспечить указанное значение К.
Данные:
d=20 мм
n=15 мм
m=40 мм
c=2,5 мм

Соединение деталей болтом Вариант 13 СКАЧАТЬ

leprisДата: Воскресенье, 07.05.2023, 12:18 | Сообщение # 14
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline

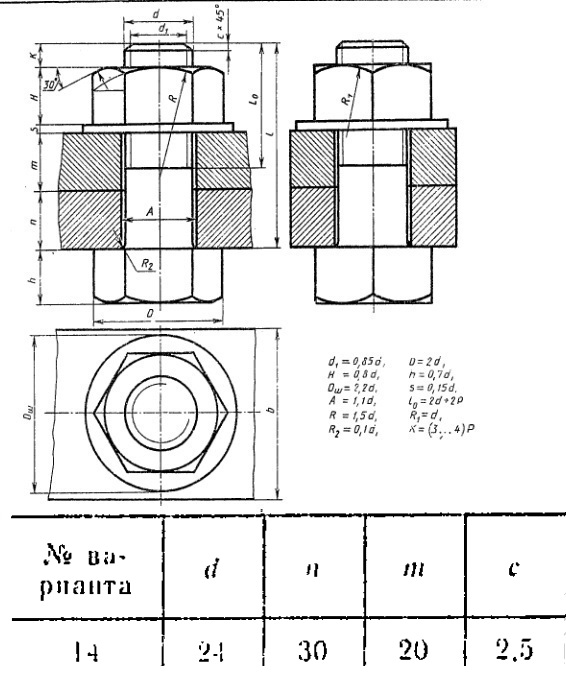

Соединение болтом. Вариант 14

Задание 69

Пользуясь приведёнными условными соотношениями, построить изображения соединения деталей болтом. Размер L подобрать по ГОСТ 7798-70 так, чтобы обеспечить указанное значение К.
Данные:
d=24 мм
n=30 мм
m=20 мм
c=2,5 мм

Соединение деталей болтом. Вариант 14 СКАЧАТЬ

leprisДата: Воскресенье, 07.05.2023, 12:19 | Сообщение # 15
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline

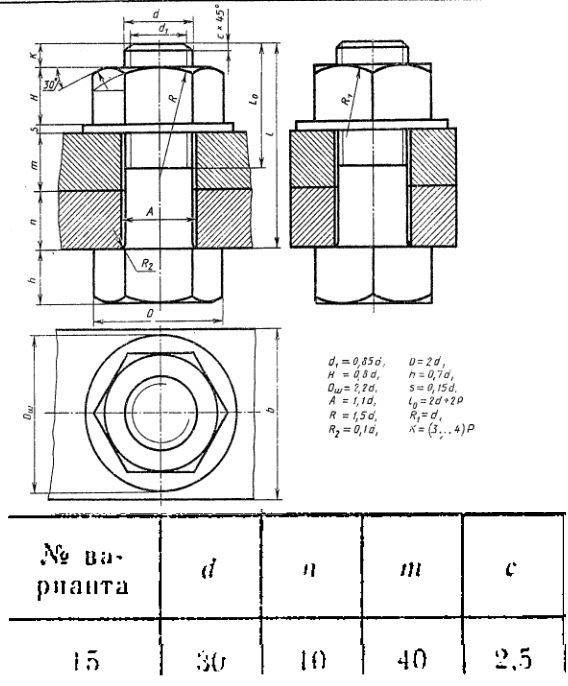

Соединение болтом Вариант 15

Задание 69

Пользуясь приведёнными условными соотношениями, построить изображения соединения деталей болтом. Размер L подобрать по ГОСТ 7798-70 так, чтобы обеспечить указанное значение К.
Данные:
d=30 мм
n=10 мм
m=40 мм
c=2,5 мм

Соединение деталей болтом Вариант 15 СКАЧАТЬ
