Соединение шпилькой. Задание 70
| |
| lepris | Дата: Воскресенье, 07.05.2023, 18:05 | Сообщение # 16 |
 Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

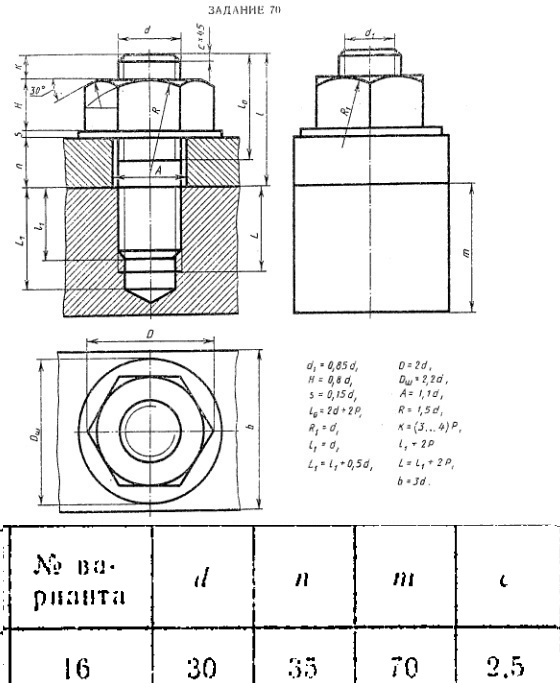

| Соединение шпилькой. Вариант 16
ЗАДАНИЕ 70
Пользуясь приведенными условными соотношениями, построить изображение соединения деталей шпилькой. Размер А подобрать по ГОСТ 11765-66 (22032-76) так, чтобы обеспечить указанное значение К.
Данные:
d=30 мм
n=35 мм
m=70 мм
c=2,5 мм
Соединение шпилькой. Вариант 16 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Воскресенье, 07.05.2023, 18:06 | Сообщение # 17 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

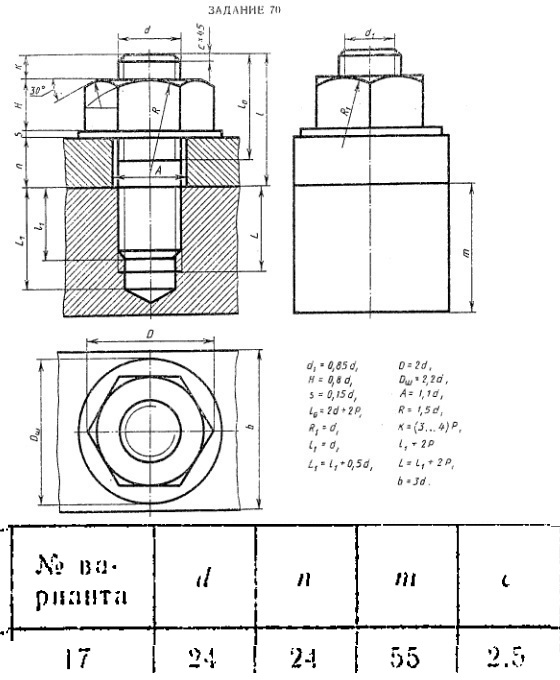

| Соединение шпилькой. Вариант 17
ЗАДАНИЕ 70
Пользуясь приведенными условными соотношениями, построить изображение соединения деталей шпилькой. Размер А подобрать по ГОСТ 11765-66 (22032-76) так, чтобы обеспечить указанное значение К.
Данные:
d=24 мм
n=24 мм
m=55 мм
c=2,5 мм
Соединение шпилькой. Вариант 17 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Воскресенье, 07.05.2023, 18:07 | Сообщение # 18 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline
| Соединение шпилькой. Вариант 18
ЗАДАНИЕ 70
Пользуясь приведенными условными соотношениями, построить изображение соединения деталей шпилькой. Размер А подобрать по ГОСТ 11765-66 (22032-76) так, чтобы обеспечить указанное значение К.
Данные:
d=20 мм
n=20 мм
m=40 мм
c=2 мм
Соединение шпилькой. Вариант 18 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Воскресенье, 07.05.2023, 18:24 | Сообщение # 19 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline
| Соединение шпилькой. Вариант 19
ЗАДАНИЕ 70
Пользуясь приведенными условными соотношениями, построить изображение соединения деталей шпилькой. Размер А подобрать по ГОСТ 11765-66 (22032-76) так, чтобы обеспечить указанное значение К.
Данные:
d=20 мм
n=25 мм
m=45 мм
c=2,5 мм
Соединение шпилькой. Вариант 19 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Воскресенье, 07.05.2023, 18:26 | Сообщение # 20 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline
| Соединение шпилькой. Вариант 20
ЗАДАНИЕ 70
Пользуясь приведенными условными соотношениями, построить изображение соединения деталей шпилькой. Размер А подобрать по ГОСТ 11765-66 (22032-76) так, чтобы обеспечить указанное значение К.
Данные:
d=30 мм
n=26 мм
m=50 мм
c=2,5 мм
Соединение шпилькой. Вариант 20 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Понедельник, 08.05.2023, 06:51 | Сообщение # 21 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline
| Соединение шпилькой. Вариант 21
ЗАДАНИЕ 70
Пользуясь приведенными условными соотношениями, построить изображение соединения деталей шпилькой. Размер А подобрать по ГОСТ 11765-66 (22032-76) так, чтобы обеспечить указанное значение К.
Данные:
d=24 мм
n=22 мм
m=50 мм
c=2,5 мм
Соединение шпилькой. Вариант 21 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Понедельник, 08.05.2023, 06:52 | Сообщение # 22 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

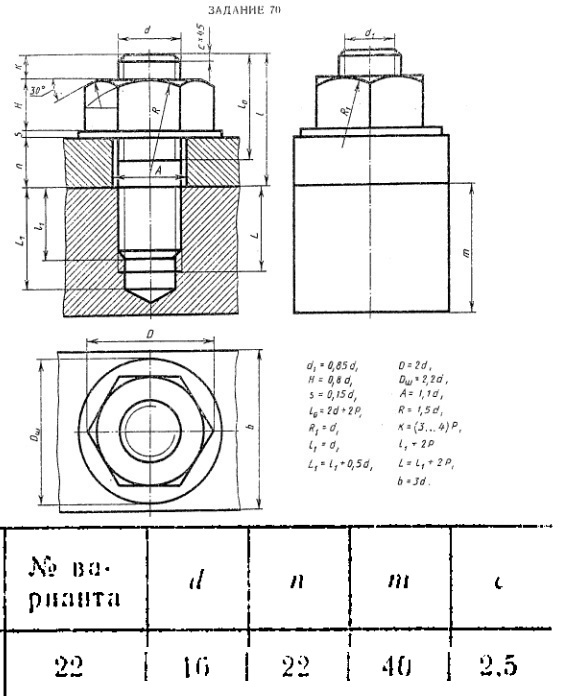

| Соединение шпилькой. Вариант 22
ЗАДАНИЕ 70
Пользуясь приведенными условными соотношениями, построить изображение соединения деталей шпилькой. Размер А подобрать по ГОСТ 11765-66 (22032-76) так, чтобы обеспечить указанное значение К.
Данные:
d=16 мм
n=22 мм
m=40 мм
c=2,5 мм
Соединение шпилькой. Вариант 22 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Понедельник, 08.05.2023, 06:53 | Сообщение # 23 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

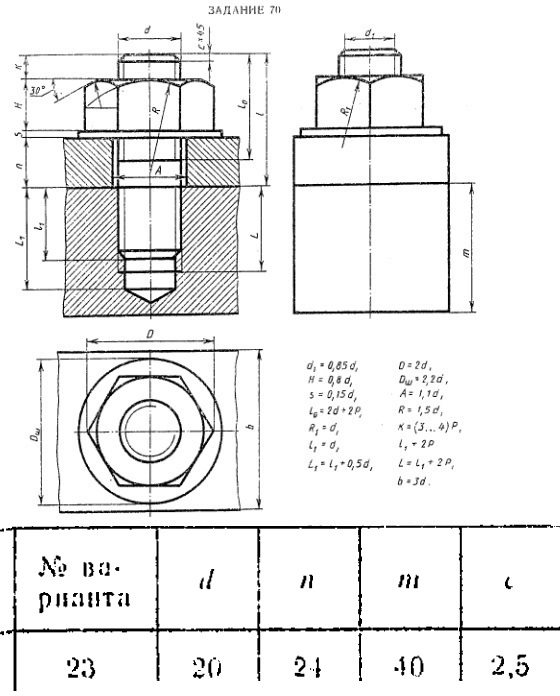

| Соединение шпилькой. Вариант 23
ЗАДАНИЕ 70
Пользуясь приведенными условными соотношениями, построить изображение соединения деталей шпилькой. Размер А подобрать по ГОСТ 11765-66 (22032-76) так, чтобы обеспечить указанное значение К.
Данные:
d=20 мм
n=24 мм
m=40 мм
c=2,5 мм
Соединение шпилькой. Вариант 23 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Понедельник, 08.05.2023, 06:54 | Сообщение # 24 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline
| Соединение шпилькой. Вариант 24
ЗАДАНИЕ 70
Пользуясь приведенными условными соотношениями, построить изображение соединения деталей шпилькой. Размер А подобрать по ГОСТ 11765-66 (22032-76) так, чтобы обеспечить указанное значение К.
Данные:
d=30 мм
n=30 мм
m=50 мм
c=2,5 мм
Соединение шпилькой. Вариант 24 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Понедельник, 08.05.2023, 06:55 | Сообщение # 25 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline
| Соединение шпилькой. Вариант 25
ЗАДАНИЕ 70
Пользуясь приведенными условными соотношениями, построить изображение соединения деталей шпилькой. Размер А подобрать по ГОСТ 11765-66 (22032-76) так, чтобы обеспечить указанное значение К.
Данные:
d=20 мм
n=25 мм
m=45 мм
c=2,5 мм
Соединение шпилькой. Вариант 25 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Понедельник, 08.05.2023, 06:56 | Сообщение # 26 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline
| Соединение шпилькой. Вариант 26
ЗАДАНИЕ 70
Пользуясь приведенными условными соотношениями, построить изображение соединения деталей шпилькой. Размер А подобрать по ГОСТ 11765-66 (22032-76) так, чтобы обеспечить указанное значение К.
Данные:
d=24 мм
n=22 мм
m=50 мм
c=2,5 мм
Соединение шпилькой. Вариант 26 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Понедельник, 08.05.2023, 06:58 | Сообщение # 27 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline
| Соединение шпилькой. Вариант 27
ЗАДАНИЕ 70
Пользуясь приведенными условными соотношениями, построить изображение соединения деталей шпилькой. Размер А подобрать по ГОСТ 11765-66 (22032-76) так, чтобы обеспечить указанное значение К.
Данные:
d=30 мм
n=26 мм
m=60 мм
c=2,5 мм
Соединение шпилькой. Вариант 27 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Понедельник, 08.05.2023, 06:59 | Сообщение # 28 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline
| Соединение шпилькой. Вариант 28
ЗАДАНИЕ 70
Пользуясь приведенными условными соотношениями, построить изображение соединения деталей шпилькой. Размер А подобрать по ГОСТ 11765-66 (22032-76) так, чтобы обеспечить указанное значение К.
Данные:
d=16 мм
n=20 мм
m=40 мм
c=2,5 мм
Соединение шпилькой. Вариант 28 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Понедельник, 08.05.2023, 07:00 | Сообщение # 29 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline
| Соединение шпилькой. Вариант 29
ЗАДАНИЕ 70
Пользуясь приведенными условными соотношениями, построить изображение соединения деталей шпилькой. Размер А подобрать по ГОСТ 11765-66 (22032-76) так, чтобы обеспечить указанное значение К.
Данные:
d=20 мм
n=20 мм
m=40 мм
c=2,5 мм
Соединение шпилькой. Вариант 29 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Понедельник, 08.05.2023, 07:01 | Сообщение # 30 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline
| Соединение шпилькой. Вариант 30
ЗАДАНИЕ 70
Пользуясь приведенными условными соотношениями, построить изображение соединения деталей шпилькой. Размер А подобрать по ГОСТ 11765-66 (22032-76) так, чтобы обеспечить указанное значение К.
Данные:
d=30 мм
n=25 мм
m=60 мм
c=2,5 мм
Соединение шпилькой. Вариант 30 СКАЧАТЬ
|
| |
| |
|
