Соединение шпилькой. Задание 70
| |
| lepris | Дата: Воскресенье, 07.05.2023, 14:18 | Сообщение # 1 |
 Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

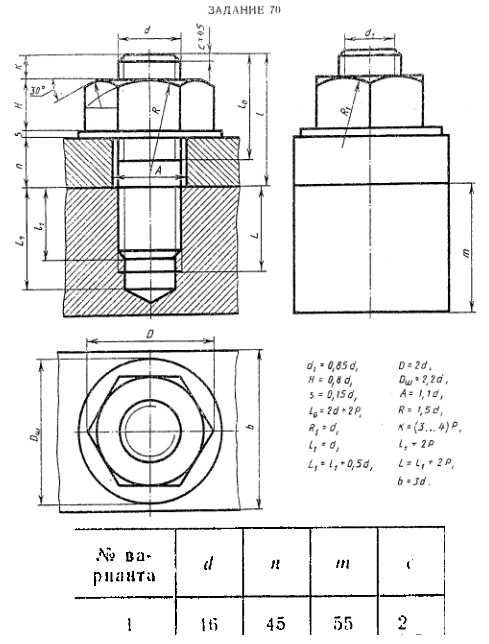

| Соединение шпилькой. Вариант 1
задание 70
Пользуясь приведенными условными соотношениями, построить изображение соединения деталей шпилькой. Размер А подобрать по ГОСТ 11765-66 (22032-76) так, чтобы обеспечить указанное значение К.
Данные:
d=16 мм
n=45 мм
m=55 мм
c=2 мм
Соединение шпилькой. Вариант 1 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Воскресенье, 07.05.2023, 14:19 | Сообщение # 2 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

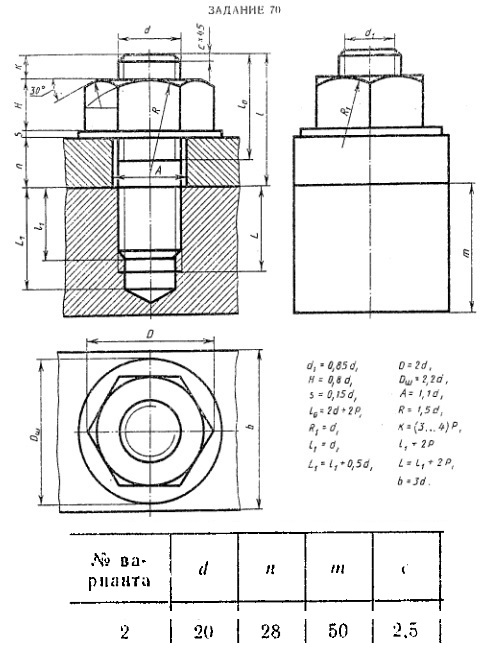

| Соединение шпилькой. Вариант 2
задание 70
Пользуясь приведенными условными соотношениями, построить изображение соединения деталей шпилькой. Размер А подобрать по ГОСТ 11765-66 (22032-76) так, чтобы обеспечить указанное значение К.
Данные:
d=20 мм
n=28 мм
m=50 мм
c=2,5 мм
Соединение шпилькой. Вариант 2 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Воскресенье, 07.05.2023, 14:20 | Сообщение # 3 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

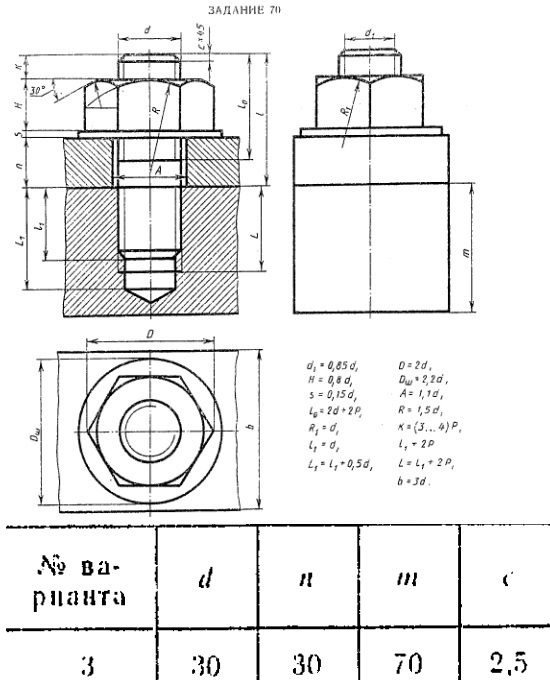

| Соединение шпилькой. Вариант 3
задание 70
Пользуясь приведенными условными соотношениями, построить изображение соединения деталей шпилькой. Размер А подобрать по ГОСТ 11765-66 (22032-76) так, чтобы обеспечить указанное значение К.
Данные:
d=30 мм
n=30 мм
m=70 мм
c=2,5 мм
Соединение шпилькой. Вариант 3 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Воскресенье, 07.05.2023, 14:22 | Сообщение # 4 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

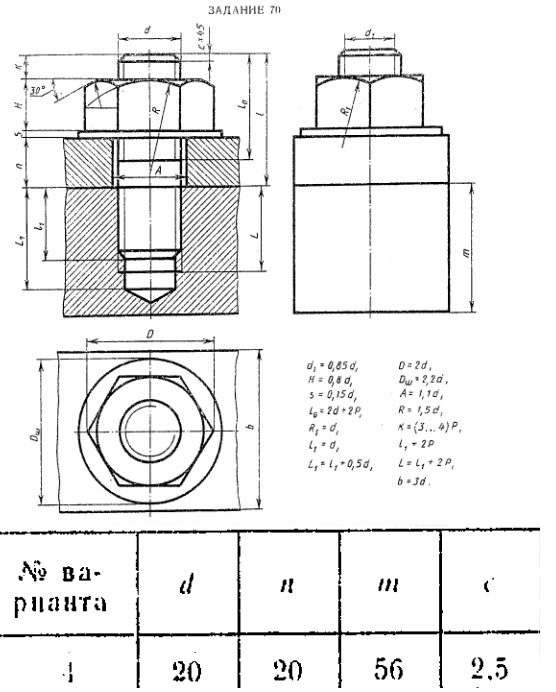

| Соединение шпилькой. Вариант 4
задание 70
Пользуясь приведенными условными соотношениями, построить изображение соединения деталей шпилькой. Размер А подобрать по ГОСТ 11765-66 (22032-76) так, чтобы обеспечить указанное значение К.
Данные:
d=20 мм
n=20 мм
m=56 мм
c=2,5 мм
Соединение шпилькой. Вариант 4 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Воскресенье, 07.05.2023, 14:23 | Сообщение # 5 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

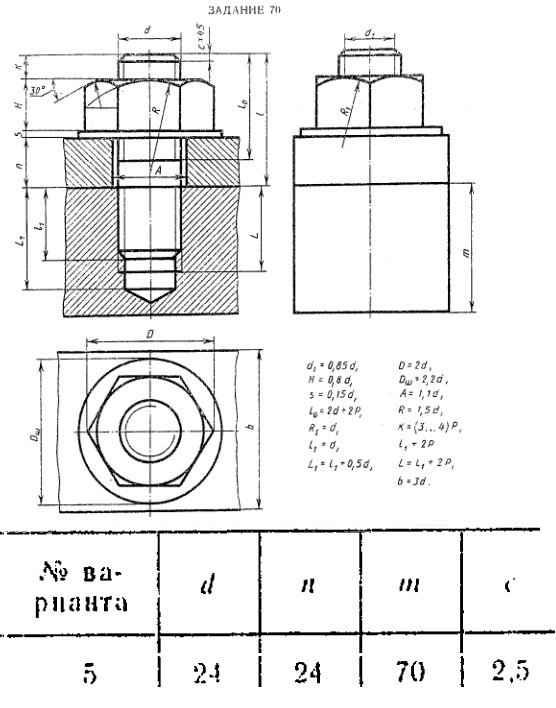

| Соединение шпилькой. Вариант 5
задание 70
Пользуясь приведенными условными соотношениями, построить изображение соединения деталей шпилькой. Размер А подобрать по ГОСТ 11765-66 (22032-76) так, чтобы обеспечить указанное значение К.
Данные:
d=24 мм
n=24 мм
m=70 мм
c=2,5 мм
Соединение шпилькой. Вариант 5 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Воскресенье, 07.05.2023, 14:24 | Сообщение # 6 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

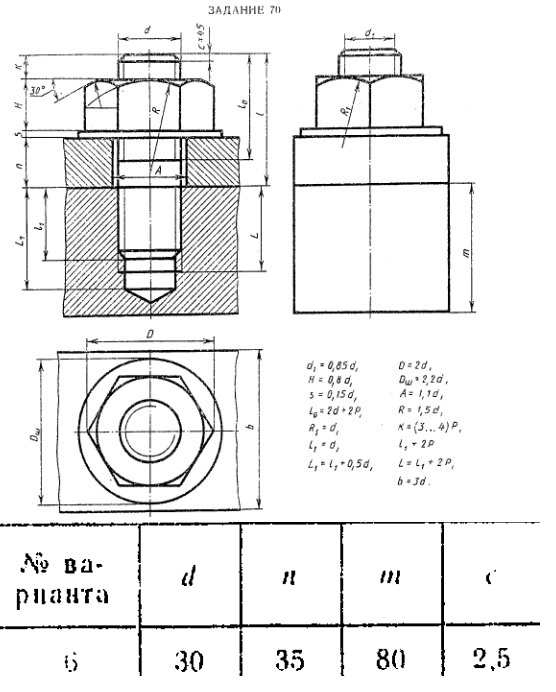

| Соединение шпилькой. Вариант 6
задание 70
Пользуясь приведенными условными соотношениями, построить изображение соединения деталей шпилькой. Размер А подобрать по ГОСТ 11765-66 (22032-76) так, чтобы обеспечить указанное значение К.
Данные:
d=30 мм
n=35 мм
m=80 мм
c=2,5 мм
Соединение шпилькой. Вариант 6 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Воскресенье, 07.05.2023, 14:30 | Сообщение # 7 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

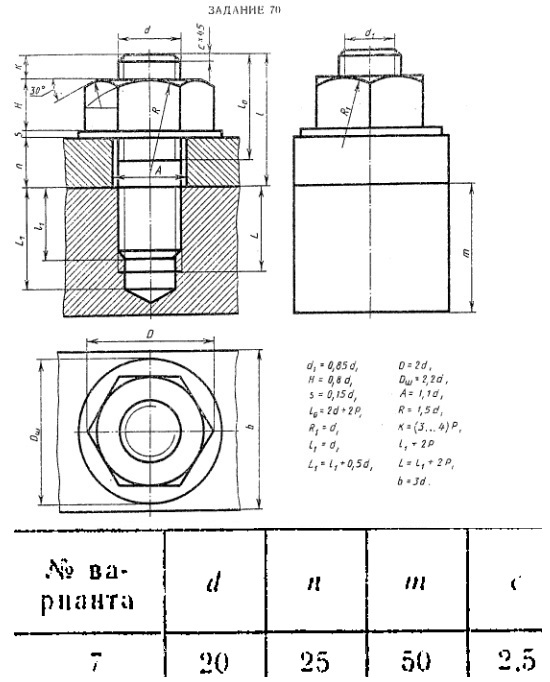

| Соединение шпилькой. Вариант 7
задание 70
Пользуясь приведенными условными соотношениями, построить изображение соединения деталей шпилькой. Размер А подобрать по ГОСТ 11765-66 (22032-76) так, чтобы обеспечить указанное значение К.
Данные:
d=20 мм
n=25 мм
m=50 мм
c=2,5 мм
Соединение шпилькой. Вариант 7 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Воскресенье, 07.05.2023, 14:31 | Сообщение # 8 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline
| Соединение шпилькой. Вариант 8
задание 70
Пользуясь приведенными условными соотношениями, построить изображение соединения деталей шпилькой. Размер А подобрать по ГОСТ 11765-66 (22032-76) так, чтобы обеспечить указанное значение К.
Данные:
d=16 мм
n=22 мм
m=48 мм
c=2 мм
Соединение шпилькой. Вариант 8 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Воскресенье, 07.05.2023, 14:32 | Сообщение # 9 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

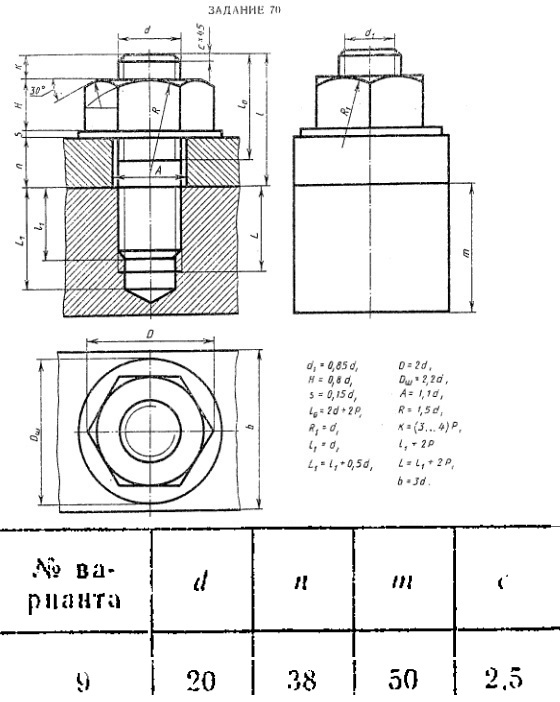

| Соединение шпилькой. Вариант 9
задание 70
Пользуясь приведенными условными соотношениями, построить изображение соединения деталей шпилькой. Размер А подобрать по ГОСТ 11765-66 (22032-76) так, чтобы обеспечить указанное значение К.
Данные:
d=20 мм
n=38 мм
m=50 мм
c=2,5 мм
Соединение шпилькой. Вариант 9 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Воскресенье, 07.05.2023, 14:33 | Сообщение # 10 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

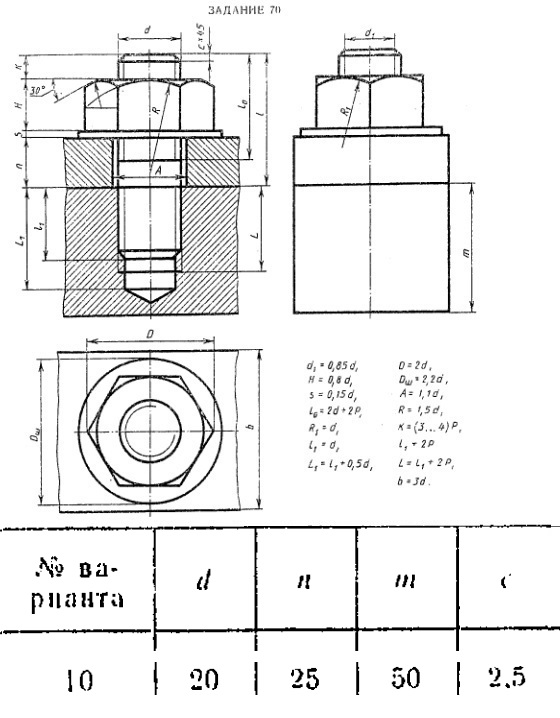

| Соединение шпилькой. Вариант 10
задание 70
Пользуясь приведенными условными соотношениями, построить изображение соединения деталей шпилькой. Размер А подобрать по ГОСТ 11765-66 (22032-76) так, чтобы обеспечить указанное значение К.
Данные:
d=20 мм
n=25 мм
m=50 мм
c=2,5 мм
Соединение шпилькой. Вариант 10 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Воскресенье, 07.05.2023, 17:43 | Сообщение # 11 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

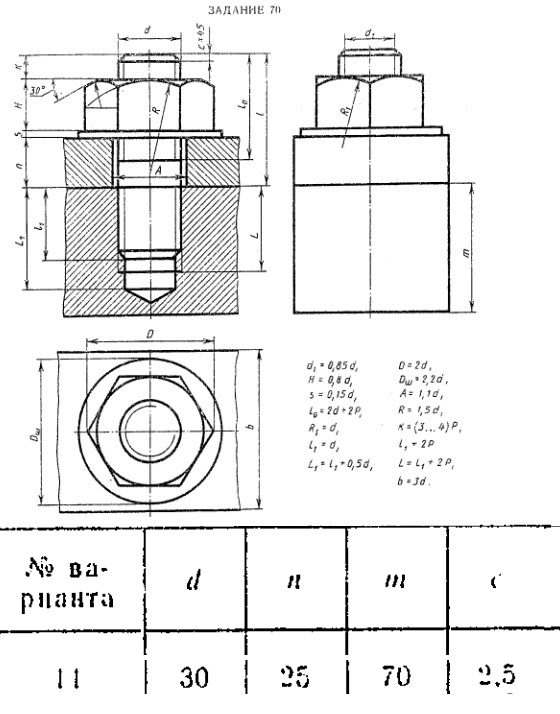

| Соединение шпилькой. Вариант 11
ЗАДАНИЕ 70
Пользуясь приведенными условными соотношениями, построить изображение соединения деталей шпилькой. Размер А подобрать по ГОСТ 11765-66 (22032-76) так, чтобы обеспечить указанное значение К.
Данные:
d=30 мм
n=25 мм
m=70 мм
c=2,5 мм
Соединение шпилькой. Вариант 11 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Воскресенье, 07.05.2023, 17:48 | Сообщение # 12 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline
| Соединение шпилькой. Вариант 12
ЗАДАНИЕ 70
Пользуясь приведенными условными соотношениями, построить изображение соединения деталей шпилькой. Размер А подобрать по ГОСТ 11765-66 (22032-76) так, чтобы обеспечить указанное значение К.
Данные:
d=24 мм
n=28 мм
m=75 мм
c=2,5 мм
Соединение шпилькой. Вариант 12 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Воскресенье, 07.05.2023, 17:52 | Сообщение # 13 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

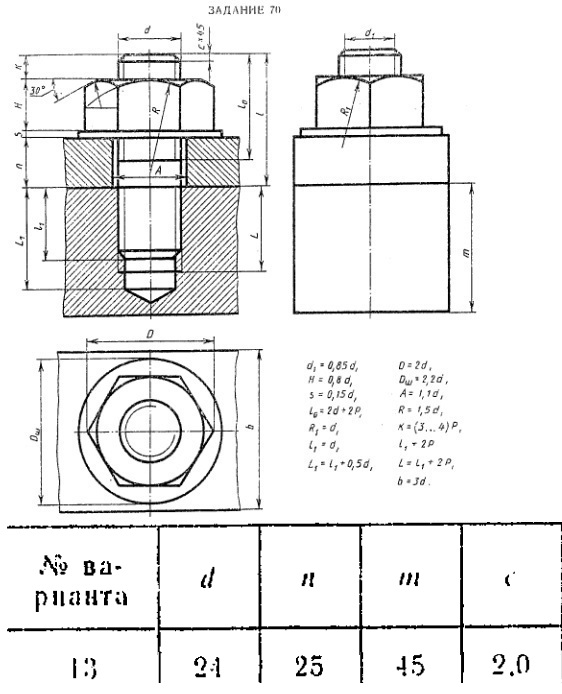

| Соединение шпилькой. Вариант 13
ЗАДАНИЕ 70
Пользуясь приведенными условными соотношениями, построить изображение соединения деталей шпилькой. Размер А подобрать по ГОСТ 11765-66 (22032-76) так, чтобы обеспечить указанное значение К.
Данные:
d=24 мм
n=25 мм
m=45 мм
c=2 мм
Соединение шпилькой. Вариант 13 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Воскресенье, 07.05.2023, 17:54 | Сообщение # 14 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

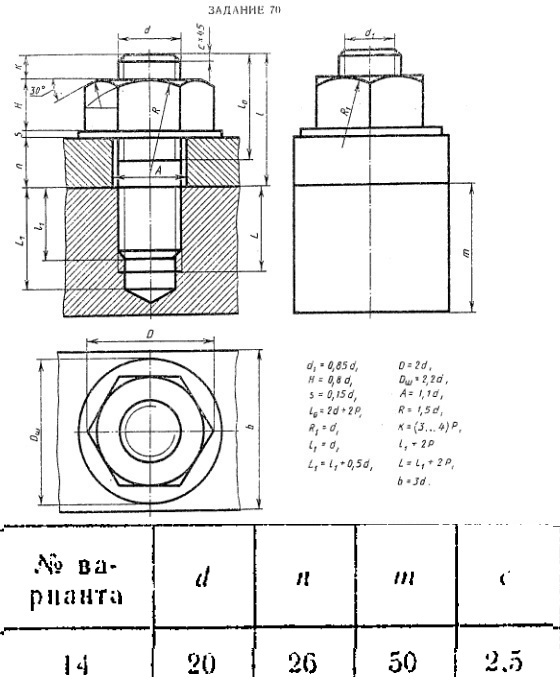

| Соединение шпилькой. Вариант 14
ЗАДАНИЕ 70
Пользуясь приведенными условными соотношениями, построить изображение соединения деталей шпилькой. Размер А подобрать по ГОСТ 11765-66 (22032-76) так, чтобы обеспечить указанное значение К.
Данные:
d=20 мм
n=26 мм
m=50 мм
c=2,5 мм
Соединение шпилькой. Вариант 14 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Воскресенье, 07.05.2023, 17:55 | Сообщение # 15 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

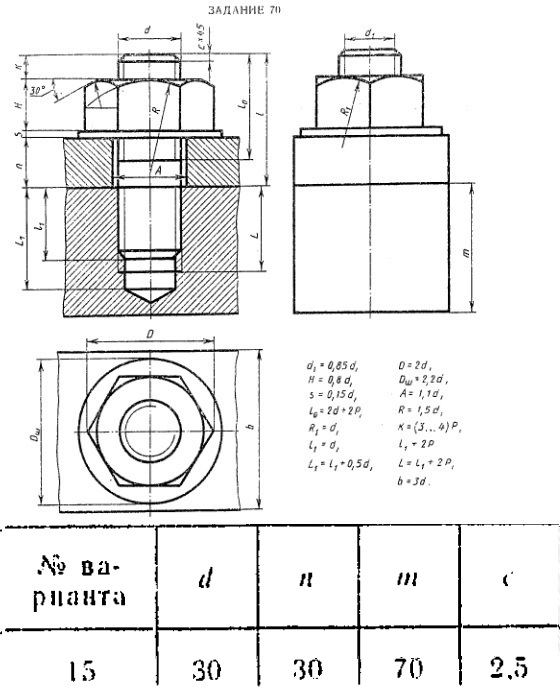

| Соединение шпилькой. Вариант 15
ЗАДАНИЕ 70
Пользуясь приведенными условными соотношениями, построить изображение соединения деталей шпилькой. Размер А подобрать по ГОСТ 11765-66 (22032-76) так, чтобы обеспечить указанное значение К.
Данные:
d=30 мм
n=30 мм
m=70 мм
c=2,5 мм
Соединение шпилькой. Вариант 15 СКАЧАТЬ
|
| |
| |
|
