| Привод тянущих роликов 01.017
Для упаковки различных видов продукции используется полиэтиленовая пленка. Пленка должна подаваться к рабочему месту натянутой. Для этого служат тянущие ролики.

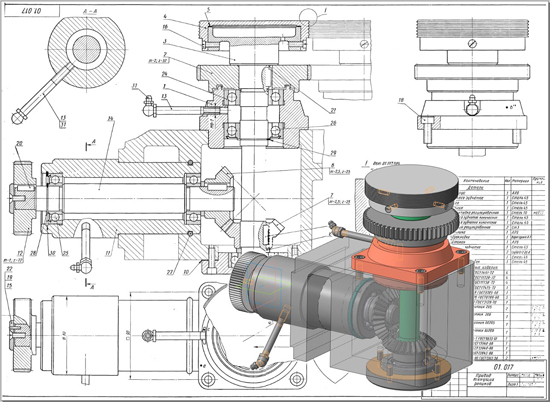

Движение с привода машины передается горизонтальному валу 14 через зубчатое колесо 12 сидящее на валу на шпонке 20. Через зубчатые конические колеса 6 и 7 вращение передается вертикальному валу 3, на конце которого винтами 16 закреплен тянущий ролик 4. Другой тянущий ролик (на чертеже показан условно) получает вращение от зубчатого колеса 2, установленного на валу 3 на шпонке 21. Ролики вращаются навстречу друг другу и тянут пленку.
Чтобы не было проскальзывание пленки, на роликах сделаны канавки. Положение роликов относительно друг друга по высоте регулируется прокладкой 5.
Валы установлены в шарикоподшипниках, которые смазываются через масленки 31.
Привод тянущих роликов 01.017 СБ
Привод тянущих роликов 01.017 спецификация
Привод тянущих роликов 01.017 3d сборка
Привод тянущих роликов 01.017 чертежи
Корпус 01.017.001
Колесо зубчатое 01.017.002
Вал 01.017.003
Ролик 01.017.004
Прокладка регулировочная 01.017.005
Колесо зубчатое коническое 01.017.006
Колесо зубчатое коническое 01.017.007
Кольцо регулировочное 01.017.008
Крышка 01.017.009
Прокладка 01.017.010
Стакан 01.017.011
Колесо зубчатое 01.017.012
Трубка 01.017.013
Вал 01.017.014
Шайба концевая 01.017.015
Привод тянущих роликов 01.017 СКАЧАТЬ
|
| |
|
|
|
