| Салазки к электродвигателю 02.025
При необходимости изменения расстояния между осями электродвигателя и
редуктора (на чертеже не показан) электродвигатель устанавливают на
салазки.
Салазки 2 скользят по направляющим корпуса 1, который крепится к станине машины. Между корпусом и салазками вставлена планка
9, ее положение регулируется винтами 17. Планка 9 компенсирует
неточность изготовления пазов.
В салазках 2 имеется вырез, в котором закреплен поводок 4. Через отверстие в боковой стенке корпуса проходит
винт 6, соединенный с квадратной гайкой 5, вставленной в прорезь
поводка. На винте на шпонке 23 сидит червячное колесо 8, которое
предохраняется от продольного смещения кольцом 25. Червячное колесо
находится в зацеплении с червяком 7, сидящем на валу 12 на шпонке 24.
На этом же валу шпонкой 22 закреплен маховик 10, предназначенный для
поворота вала вручную. При повороте маховика 10 поворачивается вал 12 и
через червячную передачу движение передается винту 6. Винт передвинет
гайку 5, а вместе с ней поводок 4 и салазки с электродвигателем.
Опорами вала 12 служат кронштейны 11 и 13. Кронштейн 11 имеет два отверстия для
крепления болтами к станине машины, кронштейн 13 крепится болтами 16 к
корпусу салазок.

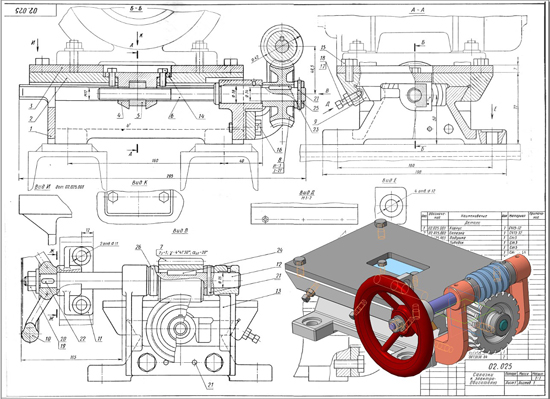

Салазки к электродвигателю 02.025 сб
Салазки к электродвигателю 02.025 спецификация
Салазки к электродвигателю 02.025 3d модель
Салазки к электродвигателю 02.025 чертежи
Корпус 02.025.001
Салазки 02.025.002
Подушка 02.025.003
Поводок 02.025.004
Гайка 02.025.005
Винт 02.025.006
Червяк ZA 02.025.007
Колесо червячное 02.025.008
Планка 02.025.009
Маховик 02.025.010
Кронштейн 02.025.011
Вал 02.025.012
Кронштейн 02.025.013
Салазки к электродвигателю 02.025 СКАЧАТЬ
|
| |
| |
|
