Фиксатор МРАГ.АО 0003.000
leprisДата: Пятница, 24.03.2023, 17:25 | Сообщение # 1
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline
Фиксатор МРАГ.АО 0003.000

Фиксатор устанавливается в дверях приборных шкафов. В корпусе поз.1 с помощью винта поз.3 установлен сердечник поз.2. Плотная посадка сердечника поз.2 в пазу двери обеспечивается пружиной поз.4. Винт поз.7 предохраняет сердечник поз.2 от поворота. Вращением винта поз.3 можно регулировать величину хода сердечника поз.2

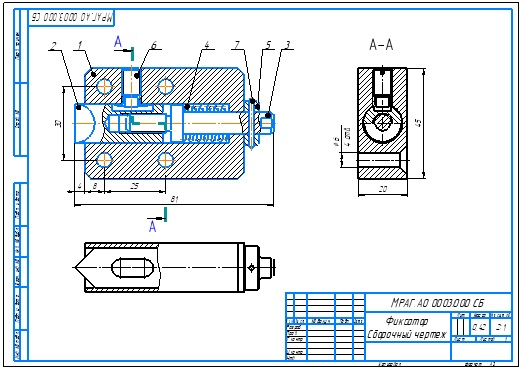

Фиксатор МРАГ.АО 0003.000 СБ
Фиксатор МРАГ.АО 0003.000 спецификация
Фиксатор МРАГ.АО 0003.000 3д модель
Фиксатор МРАГ.АО 0003.000 чертежи
Корпус МРАГ.АО 0003.001
Сердечник МРАГ.АО 0003.002
Винт МРАГ.АО 0003.003
Пружина МРАГ.АО 0003.004
Кольцо МРАГ.АО 0003.005

Фиксатор МРАГ.АО 0003.000 СКАЧАТЬ
