Электромагнит МРАГ.АО 043.000
| |
| lepris | Дата: Пятница, 24.03.2023, 17:32 | Сообщение # 1 |
 Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline
| Электромагнит МРАГ.АО 043.000
Электромагнит служит для обеспечения возвратно-поступательного движения рабочего органа, которое передается муфтой с якоря поз.1, имеющего 2 лыски. При пропускании тока через обмотку поз.10 якорь перемещается вдоль оси, удерживается от поворота винтом поз.7. В исходное положение якорь возвращается пружиной поз.3. С правой стороны магнит закрыт фланцем поз.6, имеющим фигурный выступ, которой ограничивает ход якоря. Отверстие, К служит для подвода провода.

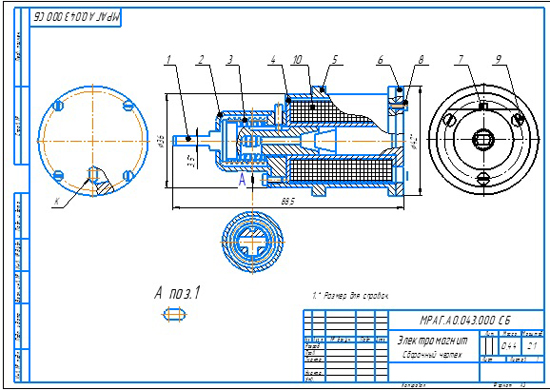

Электромагнит МРАГ.АО 043.000 СБ
Электромагнит МРАГ.АО 043.000 спецификация
Электромагнит МРАГ.АО 043.000 3д модель
Электромагнит МРАГ.АО 043.000 чертежи
Якорь МРАГ.АО 043.001
Стакан МРАГ.АО 043.002
Пружина МРАГ.АО 043.003
Катушка МРАГ.АО 043.004
Корпус МРАГ.АО 043.005
Фланец МРАГ.АО 043.006
Винт МРАГ.АО 043.007
Электромагнит МРАГ.АО 043.000 СКАЧАТЬ
|
| |
| |
|
