| Клапан МРАГ.АО 051.000
Клапан предназачен для поддержания заданного давления в системе.
В штуцере поз.1 запрессовано седло клапана поз.3, в которое упирается шарик поз.7.
При повышениидавления в системе, шарик поз.7 отходит, сжимая пружину поз.5 и открывает перепускные отверстия в корпусе поз.6. Сила сжатия пружины регулируется поворотом корпуса поз.6 относительно штуцера поз.1.

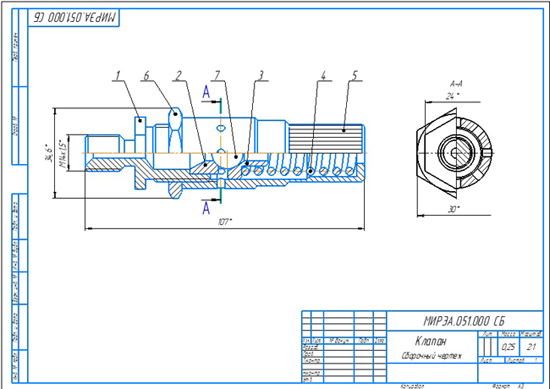

Клапан МРАГ.АО 051.000 СБ
Клапан МРАГ.АО 051.000 спецификация
Клапан МРАГ.АО 051.000 3д модель
Клапан МРАГ.АО 051.000 чертежи
Штуцер МРАГ.АО 051.001
Седло клапана МРАГ.АО 051.002
Опора поджимная МРАГ.АО 051.003
Пружина МРАГ.АО 051.004
Корпус МРАГ.АО 051.005
Контргайка МРАГ.АО 051.006
Клапан МРАГ.АО 051.000 СКАЧАТЬ
|
| |
| |
|
