| Разъем высокочастотный МРАГ.АО.034.000
Вставка высокочастотная является одной из частей разъема для соединения кабеля с прибором.
Кабель РК-1 состоит из провода, по которому подается сигнал, изоляция, и экранной оболочки и резиновой оболочки.(Разделка кабеля на чертеже показана упрощенно). Провод кабеля соединяется пайкой в контакте поз.1, который входит в гнездо ответной части разъема в приборе. Экранная оболочка кабеля через корпус, поз.5 и втулку цанговую поз.2 соединяется с корпусом прибора, защищая сигнал, идущий по проводу, от внешних помех. Крепления резиновой оболочки осуществляется путем зажима ее между втулкой конической поз.9 и втулкой поз.10.

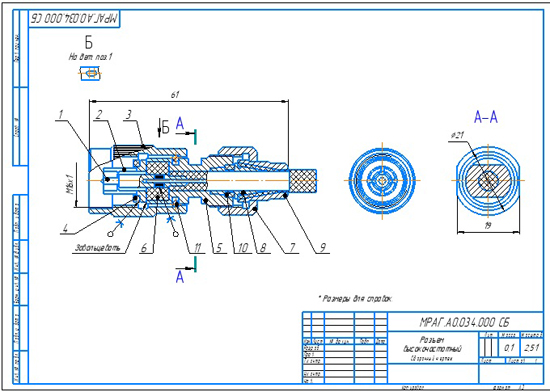

Разъем высокочастотный МРАГ.АО.034.000 сб
Разъем высокочастотный МРАГ.АО.034.000 спецификация
Разъем высокочастотный МРАГ.АО.034.000 3d сборка
Разъем высокочастотный МРАГ.АО.034.000 чертежи
Контакт МРАГ.АО.034.001
Втулка цанговая МРАГ.АО.034.002
Гайка МРАГ.АО.034.003
Кольцо МРАГ.АО.034.004
Корпус МРАГ.АО.034.005
Кольцо МРАГ.АО.034.006
Гайка накидная МРАГ.АО.034.007
Втулка коническая МРАГ.АО.034.008
Втулка МРАГ.АО.034.009
Кольцо МРАГ.АО.034.010
