Насос плунжерный 3107.002.000.000
| |
| lepris | Дата: Вторник, 22.08.2023, 10:37 | Сообщение # 1 |
 Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline
| Насос плунжерный 3107.002.000.000
Плунжерный насос применяется при проточной и циркуляционной системе смазки. Возвратно- поступательное движение плунжера происходит от рычага (на чертеже не показан), соприкасающегося со сферической поверхностью плунжера 2. При подъеме плунжера 2 в плоскости корпуса 1 образуется разрежение и масло из бака засасывается через отверстие всасывающегося клапана 4, при этом шарик 5 перемещается влево, сжимая пружину 9. При опускании плунжера 2 давление масла в полости корпуса увеличивается, шарик прижимается к отверстию всасывающегося клапана 4 и препятствует обратному перекачиванию масла. В это время открывается с левой стороны нагнетательный клапан, шарик 5 отходит влево, сжимая пружину. Масло под давлением проходит в нагнетательный трубопровод. Корпус 1 присоединяется к баку для масла двумя болтами (на чертеже не показаны).

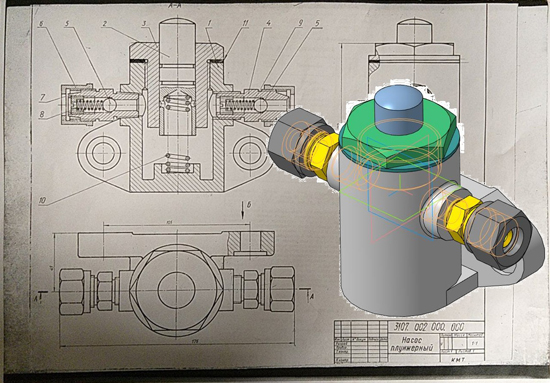

Насос плунжерный 3107.002.000.000 СБ
Насос плунжерный 3107.002.000.000 спецификация
Насос плунжерный 3107.002.000.000 3d сборка
Насос плунжерный 3107.002.000.000 чертежи
Корпус 3107.002.000.001
Плунжер 3107.002.000.002
Направляющая 3107.002.000.003
Клапан всасывающий 3107.002.000.004
Шарик 3107.002.000.005
Гайка 3107.002.000.006
Клапан нагнетательный 3107.002.000.007
Втулка 3107.002.000.008
Пружина 3107.002.000.009
Пружина 3107.002.000.010
Насос плунжерный 3107.002.000.000 СКАЧАТЬ
|
| |
| |
|
