| Секция волноводная 01.16.00.00 ЧЕРТЕЖ
Секция применяется в экспериментальной аппаратуре сверхвысоких частот для измерения величины передаваемой мощности электромагнитных волн. Она состоит из волновода 2 с прямоугольным сечением, фланцев 3, направляющей планки 1, скользящей планки 6, стойки 5, винта 7, головки 8 и других деталей.
Устройство соединяется с другими частями высокочастотной аппаратуры при помощи фланцев 3.
Волновод 2 имеет узкую поперечную щель, которую частично закрывает скользящая планка 6. При вращение головки 8 винт 7 перемещается вместе со скользящей планкой 6 с круглым отверстием. При этом изменяется величина передаваемой мощности электромагнитных волн.

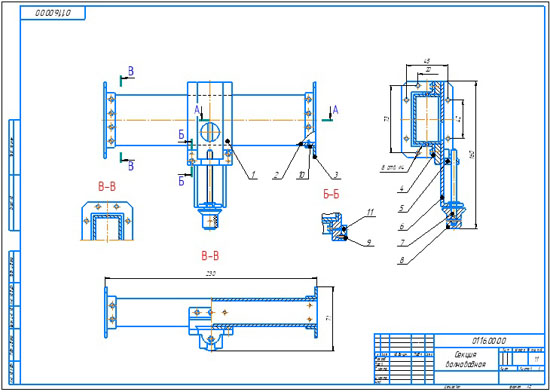

Секция волноводная 01.16.00.00 сб
Секция волноводная 01.16.00.00 спецификация
Секция волноводная 01.16.00.00 3d сборка
Секция волноводная 01.16.00.00 чертежи
Планка направляющая 01.16.00.01
Волновод 01.16.00.02
Фланец 01.16.00.03
Уголок 01.16.00.04
Стойка 01.16.00.05
Планка скользящая 01.16.00.06
Винт М6 01.16.00.07
Головка 01.16.00.08
Секция волноводная 01.16.00.00 СКАЧАТЬ
|
| |
|
|
|
