| Корпус в сборе. Задание 30 ЧЕРТЕЖ

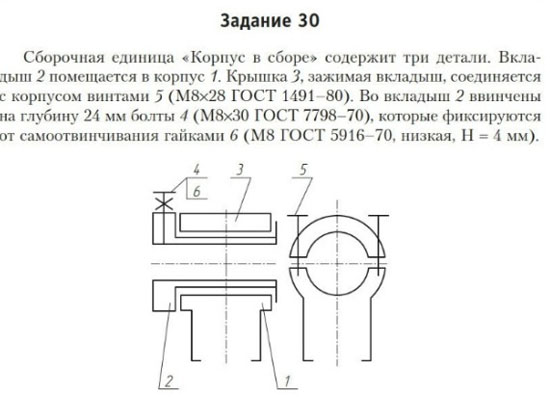

Задание 30
Сборочная единица «Корпус в сборе» содержит три детали. Вкладыш 2 помещается в корпус 1. Крышка 3, зажимая вкладыш, соединяется с корпусом винтами 5 (М8х28 ГОСТ 1491-80). Во вкладыш 2 ввинчены на глубину 24 мм болты 4 (М8х30 ГОСТ 7798-70), которые фиксируются от самоотвинчивания гайками 6 (М8 ГОСТ 5916-70, низкая, Н = 4 мм).
Требуется:
1. Выполнить сборочный чертеж узла на листе бумаги формата АЗ в масштабе М 1:1. Чертеж должен содержать главный вид с разрезом, вид слева с местным разрезом по соединению винтом и вид сверху.
2. Составить спецификацию сборочной единицы.
Корпус в сборе. Задание 30 сб
Корпус в сборе. Задание 30 спецификация
Корпус в сборе. Задание 30 3d сборка
Корпус в сборе. Задание 30 чертежи
01 Корпус
02 Вкладыш
03 Крышка
Корпус в сборе. Задание 30 СКАЧАТЬ ЧЕРТЕЖ
|
| |
| |
|
