Основание в сборе БНТУ.ИГ0002.000
leprisДата: Пятница, 24.03.2023, 17:48 | Сообщение # 1
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline
Основание в сборе БНТУ.ИГ0002.000

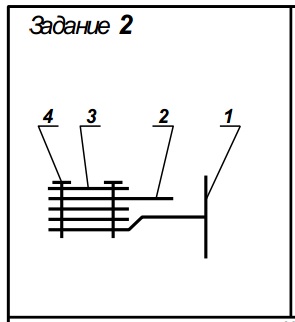

Сборочная единица "Основание в сборе" содержит три детали. Пластина 2 и три пластины 3 соединяются с основанием 1 двумя винтами 4 М8х45 ГОСТ 1491-80.
Требуется:
а) Выполнить сборочный чертеж узла на формате А3 в масштабе 1:1.
Чертеж должен содержать главный вид с местными разрезами, вид сверху и вид слева.
б) Составить спецификацию сборочной единицы.
в) выполнить 3d модель сборочной единицы.
г) выполнить чертежи сборочной единицы.
Основание в сборе сб
Основание в сборе спецификация
Основание в сборе 3d модель
Основание в сборе чертежи
Основание 02.001
Пластина 02.002
Пластина 02.003

Основание в сборе БНТУ.ИГ0002.000 СКАЧАТЬ
