Корпус в сборе БНТУ.ИГ0003.000

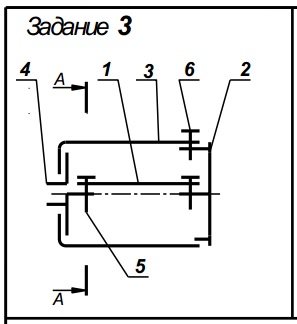

Сборочная единица "Корпус в сборе" содержит четыре детали.Пластина 1 крепится к фланцам 2 и 4 четырьмя винтами 5 М6х12 ГОСТ 17473-80. Затем эти три детали в сборе вкладываются в корпус 3 и соединяются винтом 6 М8х10 ГОСТ 17475-80.
Требуется:
а) Выполнить сборочный чертеж узла на формате А3 в масштабе 1:1.
Чертеж должен содержать главный вид с разрезом, вид сверху с местным разрезом (показать форму пластины 1) и вид слева с разрезом по винтам 5 (разрез А-А на схеме).
б) Составить спецификацию сборочной единицы.
в) выполнить 3d модель сборочной единицы.
г) выполнить чертежи сборочной единицы.
Корпус в сборе сб
Корпус в сборе спецификация
Корпус в сборе 3д модель
Корпус в сборе чертежи
Пластина 3.001
Фланец 3.002
Корпус 3.003
Фланец 3.004

Корпус в сборе БНТУ.ИГ0003.000 СКАЧАТЬ
