| Основание в сборе БНТУ.ИГ0007.000

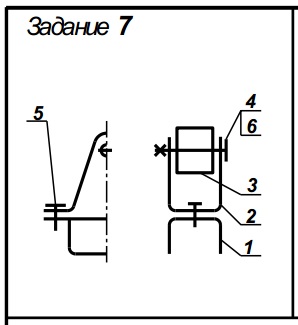

Сборочная единица "Основание в сборе" содержит три детали. Каркас 2 соединяется с основанием 1 двумя винтами 5 М8х12 ГОСТ 17473-80. Втулка 3 свободно вращается на оси, которой является винт 4 М12х75 ГОСТ 1491-70, установленный в отверстие втулки и каркаса, и зафиксированный гайкой 6 М12 ГОСТ 5916-80, низкая Н=7.
Требуется:
а) Выполнить сборочный чертеж узла на формате А3 в масштабе 1:1.
Чертеж должен содержать главный вид с разрезом, вид сверху и вид слева с разрезом.
б) Составить спецификацию сборочной единицы.
в) выполнить 3d модель сборочной единицы.
г) выполнить чертежи сборочной единицы.
Основание в сборе. Вариант 7 сб
Основание в сборе. Вариант 7 спецификация
Основание в сборе 3d
Основание 7.001
Каркас 7.002
Втулка 7.003
Основание в сборе БНТУ.ИГ0007.000 СКАЧАТЬ
|
| |
| |
|
