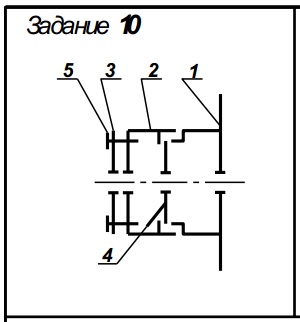

Корпус в сборе БНТУ.ИГ0010.000 Сборочная единица "Корпус в сборе" содержит четыре детали. В пазы основания 1 вкладывается пластина 4. Корпус 2 устанавливается на ф86 основания и зажимает пластину. Крышка 3 закрывает отверстие в корпусе и соединяется с ним четырьмя винтами 5 М8х25 ГОСТ 17475-80. Требуется: а) Выполнить сборочный чертеж узла на формате А3 в масштабе 1:1. Чертеж должен содержать главный вид с разрезом и вид слева с местным разрезом (показать форму пластины 4). б) Составить спецификацию сборочной единицы. в) выполнить 3d модель сборочной единицы. г) выполнить чертежи сборочной единицы. Корпус в сборе сб Корпус в сборе спецификация Корпус в сборе 3d модель Корпус в сборе чертежи Основание 10.001 Корпус 10.002 Крышка 10.003 Пластина 10.004
