| Вентиль ЧМ.00.05.00 ЧЕРТЕЖ

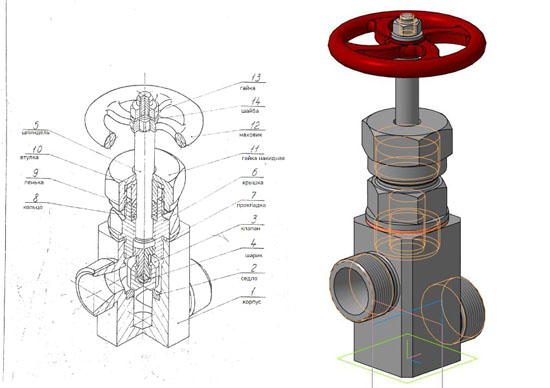

Вентиль служит для регулирования количества жидкости (или пара), пропускаемой трубопроводом. Для этого, при помощи маховика 12, закрепленного гайкой 13 с шайбой 14 на шпинделе 5, меняют положение клапана 3, который с шариком 4 завальцован на конце шпинделя. Вентиль состоит из корпуса 1 с запрессованным в него седлом 2, крышки 6 с прокладкой 7. Для того, чтобы жидкость не просачивалась наружу, в крышке 6 имеется сальниковое уплотнение, состоящиее из втулки 10, кольца 8, пеньки 9 и накидной гайки 11.
Вентиль ЧМ.00.05.00 сб
Вентиль ЧМ.00.05.00 спецификация
Вентиль ЧМ.00.05.00 3d сборка
Вентиль ЧМ.00.05.00 чертежи
Корпус ЧМ.00.05.01
Седло ЧМ.00.05.02
Клапан ЧМ.00.05.03
Шарик ЧМ.00.05.04
Шпиндель ЧМ.00.05.05
Крышка ЧМ.00.05.06
Прокладка ЧМ.00.05.07
Кольцо ЧМ.00.05.08
Пенька ЧМ.00.05.09
Втулка ЧМ.00.05.10
Гайка накидная ЧМ.00.05.11
Маховик ЧМ.00.05.12
Вентиль ЧМ.00.05.00 СКАЧАТЬ
|
| |
| |
|
